— Механизм управления створками главного шасси

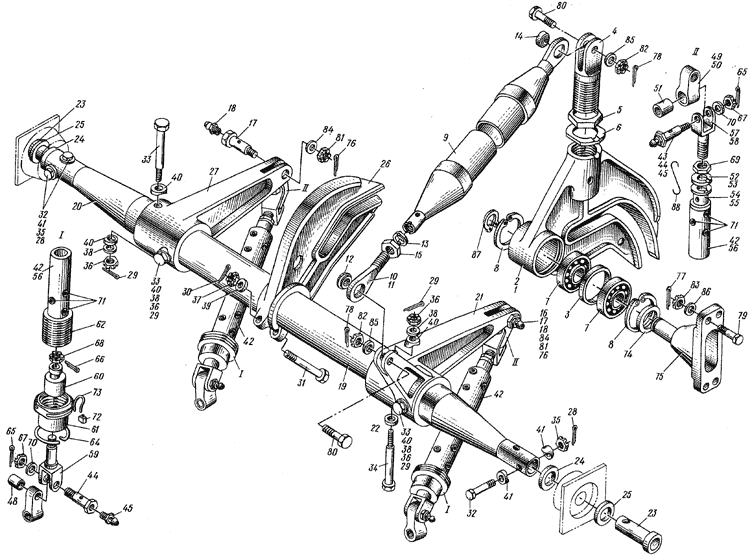

Рис. 6. МЕХАНИЗМ УПРАВЛЕНИЯ СТВОРКАМИ ГЛАВНОГО ШАССИ
Fig. 6. MAIN LANDING GEAR UNIT DOOR CONTROL MECHANISM



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-4106-200-1 МЕХАНИЗМ УПРАВЛЕНИЯ СТВОРКАМИ ГЛАВНОГО ШАССИ, ПРАВЫЙ (см. 5.1, рис.1, поз. 6)
MAIN LAHDHTG GEAR UNIT DOOR COHTROL MECHAHISM, RIGHT (See 5.1, Fig. 1, Item No. 6)		 I
  26-4106-200-2 МЕХАНИЗМ УПРАВЛЕНИЯ СТВОРКАМИ ГЛАВНОГО ШАССИ, ЛЕВЫЙ (см. 5.1, рис.1, поз.6)
MAIN LAHDHTG GEAR UNIT DOOR COHTROL MECHAHISM, LEFT (See 5.1, Fig. 1, Item Ho. 6) 		' I
6 - 1 26-4106-120 . Кулиса в сборе
Crank, assy 		I
2 26-4106-121 .. Кулиса
Crank		 I
3 26-4106-122 .. Кольцо
Ring		 I
4 26-4106-124 .. Наконечник
End fork		 I
5 26-4106-136 .. Гайка
Nut		 I
6 26-4106-137 .. Шайба
Washer		 I
7 B60205 .. Шарикоподшипник (поставляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5)		 2
8 564M55-52 .. Кольцо стопорное
Check Ring		 2
9 26-4106-150 . Тяга в сборе
Link rod, ass;		 I
10 26-4106-153 .. Ухо в сборе
Eye, ааву 		I
6 - 11 26-4106-153-3 ... Ухо
Eye		 I
12 ШС12 ... Подшипник шарнирный (доставляется по техническим условиям ЕТУ 100/5)
Ball-and-eocket bearing (delivered according to ЕТУ 100/5)		 I
13 26-4106-155 .. Шайба
Washer		 I
14 ШС12 .. Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)		 I
15 3320A-14 Кд .. Гайка
Nut		 I
16 24-4106-180 . Болт в сборе
Bolt, assy 		2
17 24-4106-180-3 .. Болт
Bolt		 I
18 2503A-2 .. Пресс-масленка прямая
Lubricator fitting, straight		 I
19 26-4106-210-1 . Труба в сборе, правая
Shaft assy, right 		I
  26-4106-210-2 . Труба в сборе, левая
Shaft assy, left 		I
20 26-4106-215 .. Вал в сборе
Shaft, assy 		I
21 26-4106-240-1 .. Качалка сварная,правая
Welded Crank, right		 I
  26-4106-240-2 .. Качалка сварная, левая
Welded Crank, left		 I
6 - 22 26-4106-105 .. Шайба
Washer		 I
23 24-4106-114 .. Палец
Pin
 2 2
24 24-4106-118A .. Койьцо
Ring
25 24-4106-119 .. Кольцо
Ring		 2
26 26-4106-212 .. Кулиса
Crank		 T
27 26-4106-214 Рычаг Lever I
23 1,5x20-002
ГОСТ 397-66		 .. Шплинт
Cottar pin		 4
29 2x20-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 4
30 2,5x25-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 I
31 3017А-10-66-4 Кд .. Болт
Bolt		 T .1.
32 3024А-6-42-3 Кд . „ Болт
Bolt		 4
33  3031A-10-82-4 Кд .. Болт
Bolt
 3

34 3031A-10-86-4 Кд .. Болт
Bolt		 I
35 3341A-6 Кд .. Гайка
Nut		 4
36 3336А-8 Кд .. Гайка
Nut		 4
37 3327А-10 Кд .. Гайка
Nut
 I
38 3402A-1,5-&-16 Кд .. Шайба
Washer		 4
6 - 39 3402А-2,5-10-18 Кд .. Шайба
Washer		 I
40 I273C50-1-10-70 Кд .. Шайба радиусная
Saddle Washer		 7
41 1274С50-2-6-32 .. Шайба радиусная
Saddle waaher		 8
42 26-4106-250 . Тяга в сборе
Link rod, assy		 2
43 24-4106-180 .. Болт в сборе
Bolt, assy 		2
44 24-4106-180-3 ... Болт
Bolt		 I
45 2503А-2 ... Пресс-масленка прямая
Lubricator fitting, straight		 I
46 24-4106-274 .. Кардан в сборе
Universal joint, авву		 I
47 24-4106-274-3 ... Кардан
Universal joint		 I
48 24-4106-191А ... Втулка
Bush		 2
49 26-4106-278 .. Кардан в сборе
Universal joint, assy		 I
50 26-4106-278-3 ... Кардан
Universal joint		 I
51 24-4106-191А ... Втулка
Bush		 2
52 24-4106-145А .. Шайба контровочная
LookWasher		 I A
53 26-4106-246 .. Шайба контровочная
LockWasher		 I Б
54 26-4106-244 .. Стакан
Sleeve		 I A
55 26-4106-245 .. Стакан
Sleeve		 I Б
56 26-4106-256 .. Труба
Rod tube		 I
6 - 57 24-4106-275 .. Вилка
Fork		 I A
58 24-4106-276 .. Вилка
Fork		 I Б
59 24-4106-281 .. Вилка
Fork		 I
60 24-4106-282 .. Втулка
Bush		 I
61 24-4106-283 .. Гайка
Nut		 I
62 26-4106-284 .. Стакан
Sleeve		 I
63 24-4106-285 .. Шайба
Washer		 I
64 24-4106-287 .. Кольцо
Ring		 I
65 2x25-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 2
66 2,5x30-002
ГОСТ 397-66		 Шплинт
Cotter pin		 I
67 3341А-8 Кд .. Гайка
Nut		 2
68 3327А-12 Кд .. Гайка
Nut		 I
69 2710А-12x1 Кд .. Гайка
Nut		 I
70 3402А-1,5-8-16 Кд .. Шайба
Washer		 2
71 3610А-8-34 Кд .. Заклепка трубчатая
Tubular rivet		 6
72 2444А .. Пломба
Seal		 I
73 КС-0.8-КД
ГОСТ 792-67		 Проволока
Locking wire		 ПП
AR
74 24-4106-102 . Кольцо
Ring		 I
6 - 75 26-4106-201 . Кронштейн
Bracket		 I
76 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 2
77 2,5x25-002
ГОСТ 397-66		 . Шплинт Cotter pin 4
78 2,5x30-002
ГОСТ 797/66		 . Шплинт
Cotter pin		 2
79 49І6А-10-.36-4 Кд . Болт
Bolt		 4
80 3027А-12-32-4 Кд . Болт
Bolt		 2
81 3341А-8 КД . Гайка
Nut		 2
82 3341А-12 КД . Гайка
Nut		 2
83 3336А-10 Кд . Гайка
Nut		 4
84 3402А-1-8-16 Кд . Шайба
Washer		 2
85 3402А-І,5-12-20 Кд . Шайба
Washer		 2
86 3402А-2,5-10-18 Кд . Шайба
Washer		 4
6 - 87 563M55-25 Кд . Кольцо стопорное
Check
Ring		 I
88 KC-1-Кд
ГОСТ 792-67		 . Проволока
Looking wire		 -
AS		 Б
    ИЗМЕНЕНИЯ ПО СЕРИЯМ:
А - по 1504
Б - с 1505
EFFECTIYITY LEGEND

Code          Serial number

A                through 01504
Б                01505 and on
