— Складывающийся подкос главного шасси

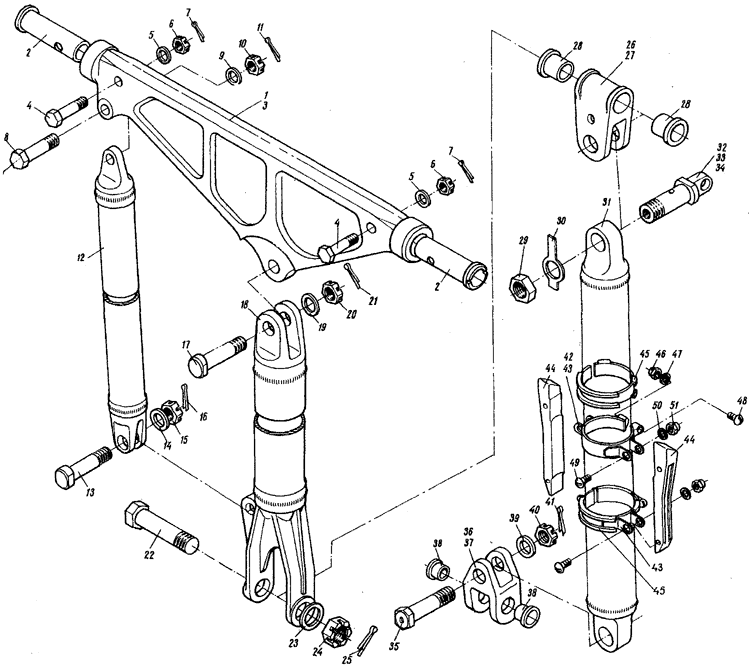

Рис. 4. СКЛАДЫВАЮЩИЙСЯ ПОДКОС ГЛАВНОГО ШАССИ
Fig. 4. MAIN L.G. UNIT BREAKER STRUT



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-4104-100-1 СКЛАДЫВАЮЩИЙСЯ ПОДКОС ГЛАВНОГО
ШАССИ, ПРАВЫЙ (см. 5.1, рис.1,
поз. 4)
MAIN LAUDING GEAR UNIT BREAKER STRUT, RIGHT (See 5.1, Fig. 1, Item No. 4)		 I
  24-4104-100-2 СКЛАДЫВАЮЩИЙСЯ ПОДКОС ГЛАВНОГО
ШАССИ, ЛЕВЫЙ (см. 5.1, рис. I, поз. 4)
MAIN LAUDING GEAR UNIT BREAKER STRUT, LEFT (See 5.1, Fig. 1, Item No. 4)		 I
4 - 1 24-4104-110-2 . Ферма подкоса левая в сборе
Breaker strut truss assy, left		 I
  24-4104-110-1 . Ферма подкоса правая в сборе
Breaker strut truss assy, right		 I
2 24-4104-135 . . Палец
Pin		 2
3 24-4104-134 .. Траверса
Crosshead		 I
4 3027A-10-76-4 Кд .. Болт
Bolt		 2
5 3402A-2,5-10-18 Кд .. Шайба
Washer		 2
6 3341A-10 Кд .. Гайка
Nut		 2
7 2,5x32-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 2
8 24-4104-138 .. Болт
Bolt		 I
9 3402A-1,5-14-25 Кд .. Шайба
Washer		 I
10 3341A-14 Кд .. Гайка
Nut		 I
11 2,5x32-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 I
4 - 12 24-4104-130 .. Тяга
Link rod		 I
13 24-4104-137 .. Болт
Bolt		 I
14 3402A-1,5-14-25 Кд .. Шайба
Washer		 I
15 3341A-14 Кд .. Гайка
Nut		 I
16 2,5x32-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 I
17 24-4104-136 .. Болт
Bolt		 I
18 24-4104-120 .. Тяга
Link rod		 I
19 3402A-1,5-20-30 Кд .. Шайба
Waaher		 I
20 3341A-20 Кд .. Гайка
Nut		 I
21 3,2x36-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 I
22 24-4104-24 .. Болт
Bolt		 I
23 34D2A-1,5-24-40 Кд .. Шайба
Waaher		 I
24 3341A-24 Кд .. Гайка Nut I
25 3,2x60-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 I
26 24-4104-20 .. Кардан в сборе
Universal joint, assy		 I
27 24-4104-21 ... Кардан
Universal joint		 I
4 - 28 24-4104-23 ... Втулка
Bush		 2
29 3310A-24 Кд .. Гайка
Nut		 I
30 24^4104-2 .. Шайба
Washer		 I
31 24-4104-30 .. Тяга
Link rod		 I
32 24-4104-70 . . Болт ушковый в сборе
Eуе bolt, assy		 I
33 24-4104-70-3 ... Болт
Bolt		 I
34 ШС12 ... Подшипник шарнирный
(поставляется по техническим условиям ЕТУ 100/5)
Sall-and-sookat bearing (delivered according to ЕТУ 100/5)		 I
35 24-4104-60 .. Болт
Bolt		 I
36 24-4104-40 .. Кардан в сборе
Universal joint, assy		 I
37 24-4104-41 ... Кардан
Universal joint		 I
38 24-4104-42 ... Втулка
Bush		 2
39 3402A-1,5-24-40 Кд .. Шайба
Washer		 I
40 3341A-24 Кд .. Гайка
Nut		 I
41 3,2x60-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 I
4 - 42 24^4100-140 . Хомут с накладками в сборе
Clamp with lining, assy 		I
43 24-4100-121 .. Хомут Clamp 2
44 24-4100-142-1 .. Накладка защитная правая
Protective lining, right		 I
  24-4100-142-2 .. Накладка защитная левая
Protective lining, left		 I
45 24-4100-140-3 .. Обкладка
Lining		 2
46 3373A-6 Кд .. Гайка
Nut		 2
47 3402A-1-6-10 Кд .. Шайба
Washer		 2
48 3003A-6-38 Кд .. Болт
Bolt		 2
49 3051А-5-36 Кд .. Болт
Bolt		 4
50 3402А-0, 8-5-10 Кд .. Шайба
Washer		 4
51 3373А-5 Кд .. Гайка
Nut		 4
