— Кронштейн с качалкой в левом руле высоты

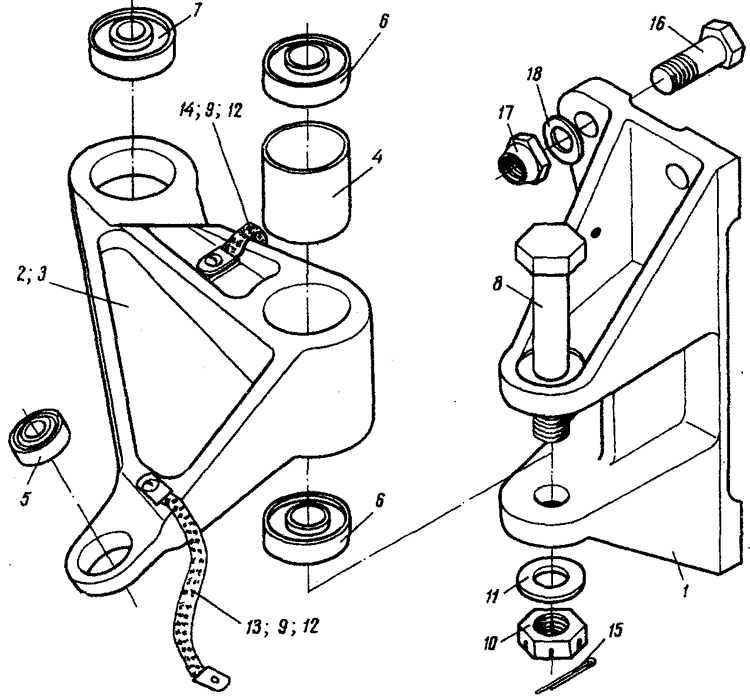

Рис. 3. КРОНШТЕЙН С КАЧАЛКОЙ В ЛЕВОМ РУЛЕ ВЫСОТЫ
Fig. 3. BRACKET WITH BELLCRANK IN ELEVATOR LEFT-HAND SECTION



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-5304-20 КРОНШТЕЙН С КАЧАЛКОЙ В ЛЕВОМ РУЛЕ ВЫСОТЫ (см. 6.3, ряс. I, поз. 102)
BRACKET WITH BELLCRANK IN ELEVATOR LEFT-HAND SECTION (See 6.3, Fig. 1, Item No.102)		 I
3 - 1 24-5304-11 . Кронштейн
Bracket		 1
2 26-5304-100 . Качанка в сборе
Bellorank assy 		I
3 26-5304-100-3 .. Качалка
Bellorank		 I
4 24-5109-11-1 .. Втулка
Buah		 I
5 Ш5Ю .. Подшипник шарнирный (поставляется по ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)		 I
6 H7980077 .. Подшипник шарнирный (поставляется по ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)		 2
7 НУ981065 .. Подшипник шарнирный (поставляется по ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)		 I
8 3027А-7-50-3 Кд . Болт
Bolt		 I
9 3166A-4-6 Кд . Вннт
Screw		 3
10 334IA-6 Кд . Гайка
Nut		 I
11 3402А-0,5-6-12 Кд . Шайба
Washer		 I
3 - 12 6057056-4,2 . Шайба металлизации
Bonding washer		 3
13 99AН-1-120 . Перемычка металлизации
Bonding strip		 I
14 100AН-1-80-180 . Перемычка металлизации
Bonding strip		 I
15 1,5x20-002
ГOCT 397-66		 . Шплинт
Cotter pin		 I
16 3017A-5-18 Кд . Болт
Bolt		 4
17 3373A-5 Кд . Гайка
Nut		 4
18 3401A-0,8-5-10 . Шайба
Washer		 4
