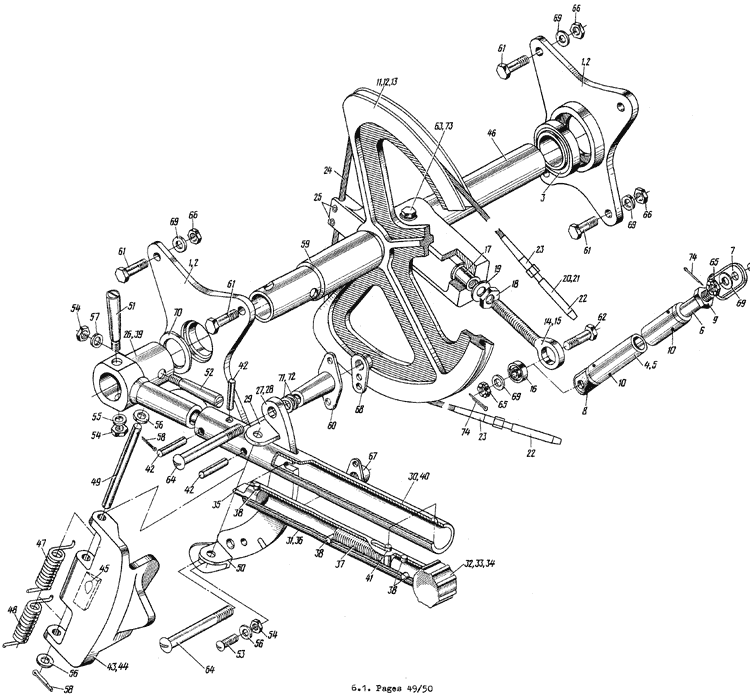

Рис. 7. УСТАНОВКА УПРАВЛЕНИЯ СТОПОРЕНИЕМ РУЛЕЙ НА ЦЕНТРАЛЬНОМ ПУЛЬТЕ
Fig. 7. CONTROL SURFACES LOCKING LEVER ON CONTROL PEDESTAL
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
24-5104-0 |
УСТАНОВКА УПРАВЛЕНИЯ СТОПОРЕНИЕМ РУЛЕЙ НА ЦЕНТРАЛЬНОМ ПУЛЬТЕ (см. 6.1, рис. 1, поз. 4)
CONTROL SURFACES LOCKING LEVER ON CONTROL PEDESTAL (See 6.1, Fig. 1, Item No. 4) |
I |
|
| 7 - 1 |
24-5104-3 |
. Кронштейн в сборе
Flange, assy |
2 |
|
| 2 |
24-5104-3-3 |
.. Кронштейн
Flange |
I |
|
| 3 |
900904 |
.. Шарикоподшипник (поставляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) |
I |
|
| 4 |
24-5104-30 |
. Тяга в Сборе
Push-pull rod, assy |
I |
|
| 5 |
24-5104-30-3 |
.. Труба
Tube |
I |
|
| 6 |
24-5104-31 |
Стакан
Sleeve |
I |
|
| 7 |
24-5104-32 |
.. Вилка
Fork |
I |
|
| 8 |
24-5104-33 |
.. Наконечник вильчатый
Fork-type end-pieoe |
I |
|
| 9 |
3320А-8 Кд |
.. Контргайка
Locking nut |
I |
|
| 10 |
3610А-5-20 Кд |
.. Заклепка
Rivet
|
4 |
|
| 11 |
24-5104-40 |
. Сектор с тросом в сборе
Quadrant with Cable, assy |
I |
|
| 12 |
24-5104-45 |
.. Сектор в сборе
Quadrant, assy |
I |
|
| ІЗ |
24-5104-45-3 |
... Сектор
Quadrant |
I |
|
| 7 - 14 |
24-5104-44 |
... Ушко в сборе
Eye, assy |
I |
|
| 15 |
24-5106-23 |
.... Ушко
Eye |
I |
|
| 16 |
Ш5Ю |
.... Шарнирный подшипник (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5) |
I |
|
| 17 |
24-5104-43 |
... Втужка
Bush |
I |
|
| 18 |
3320A-8 Кд |
... Гайка
Nut |
I |
|
| 19 |
3402A-1-8-16 Кд |
... Шайба
Washer |
I |
|
| 20 |
24-5104-60 |
.. Трос в сборе
Cable, assy |
I |
|
| 21 |
24-5104-60-3 |
... Трос
Cable |
I |
|
| 22 |
240С50-6 Кд |
... Муфта
Coupling |
2 |
|
| 23 |
151AH-2.5 |
... Наконечник
Cable lug |
2 |
|
| 24 |
I36A5-2.5A |
... Шарик
Ball |
I |
|
| 25 |
2x20-002
ГОСТ 397-66 |
.. Шплинт
Cotter pin |
2 |
|
| 26 |
24-5104-50 |
. Рукоятка стопорения со скобой, предохранителем и валом
Looking system control Handle with Cleat,
Hinged plate and shaft |
I |
|
| 27 |
24-5104-53 |
.. Скоба в сборе
Cleat, assy |
I |
|
| 7 - 28 |
24-5104-53-3 |
... Скоба
Cleat |
I |
|
| 29 |
24-5104-53-5 |
... Ушко
Eye |
I |
|
| 30 |
24-5104-96 |
.. Ручка в сборе
Handle, assy |
I |
|
| 31 |
24-5104-100 |
... Ручка в сборе
Handle, ааву |
I |
|
| 32 |
24-5104-75 |
.... Ручка в сборе
Handle, assy |
I |
|
| 33 |
24-5104-76 |
..... Наконечник
End-piece |
I |
|
| 34 |
122AH-18 |
..... Шарик
Ball |
I |
|
| 35 |
24-5104-101 |
.... Стопор
Retainer |
I |
|
| 36 |
24-5104-103 |
.... Труба
Tube |
I |
|
| 37 |
I916A-1,5-10-52 |
.... Пружина
Spring |
I |
|
| 38 |
3537A-3-18 Кд |
.... Заклепка
Rivet |
|
|
| 39 |
24-5104-23 |
... Вкдадыш Insert |
I |
|
| 40 |
24-5104-25 |
... Труба
Tube |
I |
|
| 41 |
3572А-3-22 Кд |
... Заклепка
Rivet |
I |
|
| 42 |
3610A-4-23 Кд |
... Заклепка
Rivet |
3 |
|
| 43 |
24-5104-55 |
.. Предохранитель в сборе
Hinged plate, assy |
I |
|
| 44 |
24-5104-55-3 |
... Предохранитель
Hinged plate |
I |
|
| 7-45 |
24-5104-56 |
... Упор
Stop |
I |
|
| 46 |
24-5104-8 |
.. Труба
Tube |
I |
|
| 47 |
24-5104-89-1 |
.. Пружина правая
Spring, right |
I |
|
| 48 |
24-5104-89-2 |
.. Дружина девая
Spring, left |
I |
|
| 49 |
24-5104-83 |
.. Валик
Ріп |
I |
|
| 50 |
24-5104-185 |
.. Ушко
Eye |
I |
|
| 51 |
3033А-5-36 Кд |
.. Болт конический
Taper bolt |
I |
|
| 52 |
3033А-5-30 Кд |
.. Болт конический
Taper bolt |
I |
|
| 53 |
3166А-4-14 КД |
.. Винт
Screw |
I |
|
| 54 |
3373А-4 Кд |
.. Гайка
Nut |
3 |
|
| 55 |
3401А-0,8-5-10 |
.. Шайба
Washer |
I |
|
| 56 |
3402А-0,5-4-8 Кд |
.. Шайба
Washer |
3 |
|
| 57 |
1274С50-2-5-28 |
.. Шайба радиуоная
Saddle Washer |
I |
|
| 58 |
1x8-002
ГОСТ 397-66 |
.. Шплинт
Cotter pin |
2 |
|
| 59 |
24-5104-10 |
. Труба
Tube |
I |
|
| 60 |
24-5104-180 |
. Стойка
Flange |
2 |
|
| 61 |
3003А-5-18 Кд |
. Болт
Bolt |
8 |
|
| 7 - 62 |
30271-5-20 Кд |
. Болт
Bolt |
2 |
|
| 63 |
3033А-6-36 Кд |
. Болт конический
Taper bolt |
I |
|
| 64 |
3051А-6-54 Кд |
. Болт
Bolt |
2 |
|
| 65 |
3341А-5 Кд |
. Гайка
Nut |
2 |
|
| 66 |
3373А-5 Кд |
. Гайка
Nut |
8 |
|
| 67 |
338ІА-6 Кд |
. Гайка
Nut |
I |
|
| 68 |
3382А-6 Кд |
. Гайка
Nut |
I |
|
| 69 |
3401А-08-5-10 |
. Шайба
Washer |
10 |
|
| 70 |
3402А-1-22-28 Кд |
. Шайба
Washer |
I |
|
| 71 |
3402А-0,5-6-12 Кд |
. Шайба
Washer |
I |
|
| 72 |
3402А-1-6-12 Кд |
. Шайба
Washer |
2 |
|
| 73 |
1274С50-2-6-32 |
. Шайба радиусная
Saddle Washer |
I |
|
| 74 |
1,5x15-002
ГОСТ 397-66 |
. Шплинт
Cotter ріn |
2 |
|
