Глава 5. ГЛАВНОЕ ШАССИ
1. Главное шасси
— Установка главного шасси

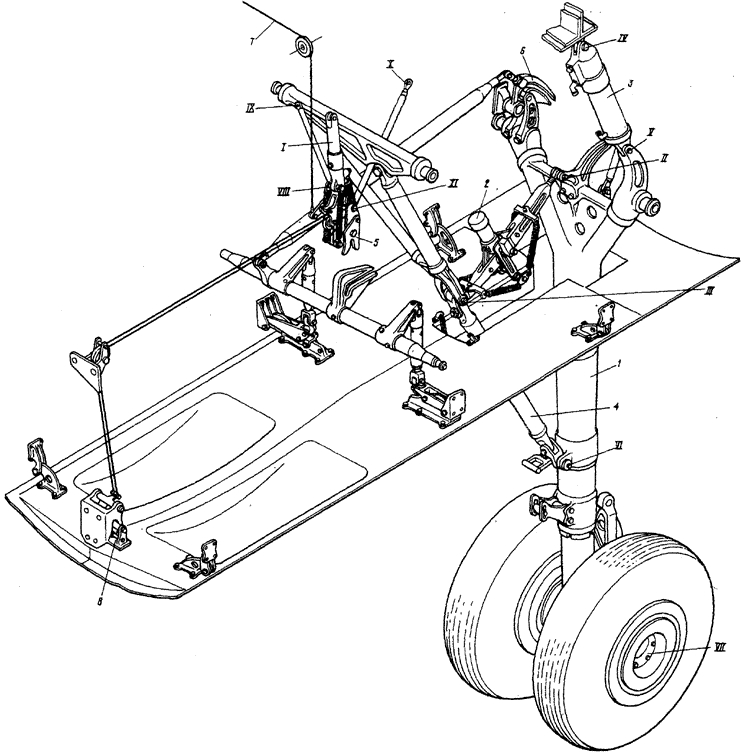

Рис. 1. УСТАНОВКА ГЛАВНОГО ШАССИ (на 3 листах. Лист 1)
Fig. I. MAIN L.G. UNIT (Sheet 1 of 3)

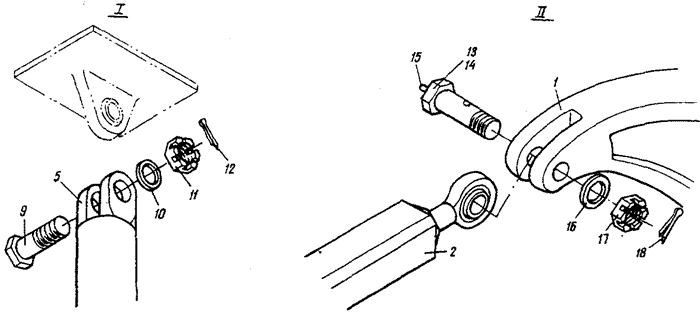

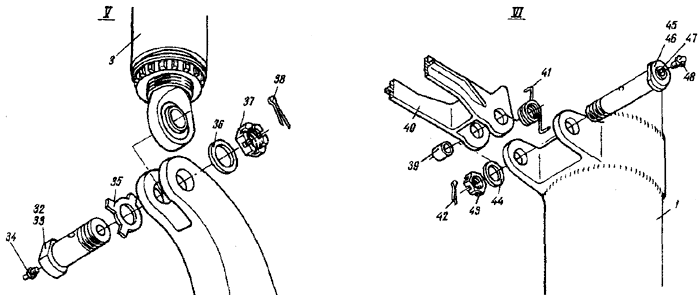

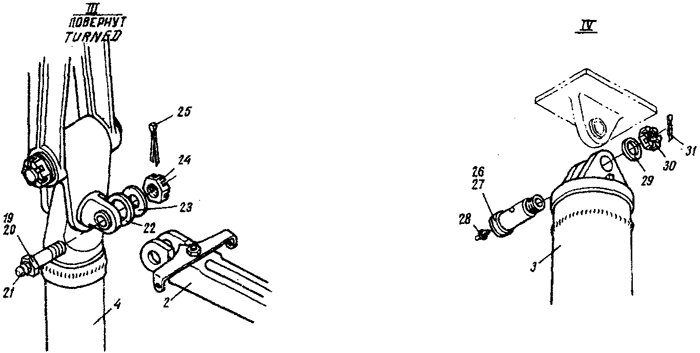

Рис. 1. УСТАНОВКА ГЛАВНОГО ШАССИ (на 3 листах. Лист 2)
Fig. I. MAIN L.G. UNIT (Sheet 2 of 3)

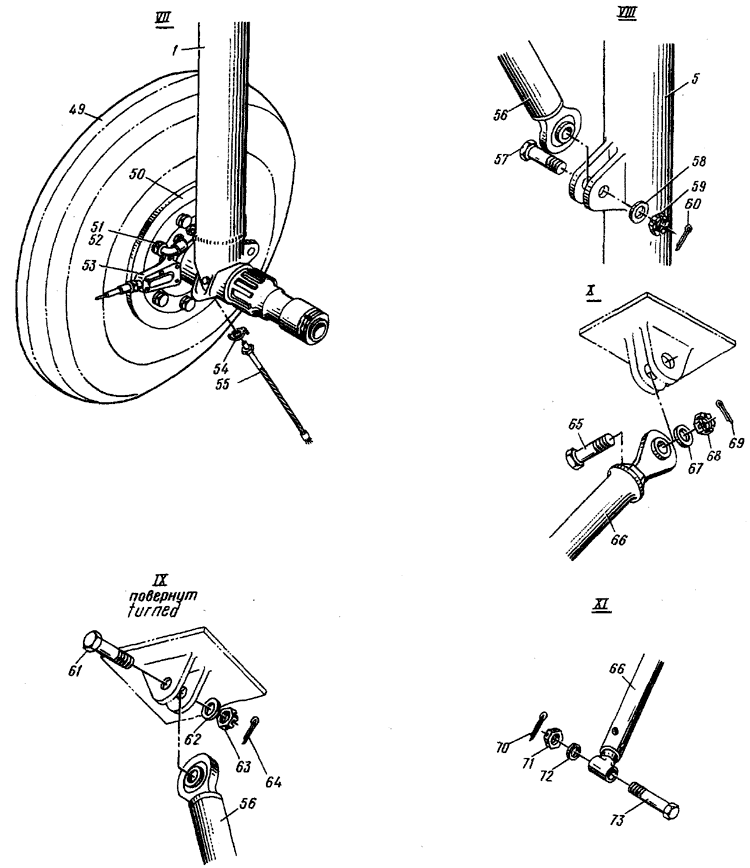

Рис. 1. УСТАНОВКА ГЛАВНОГО ШАССИ (на 3 листах. Лист 3)
Fig. I. MAIN L.G. UNIT (Sheet 3 of 3)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
    I. ГЛАВНОЕ ШАССИ

Main LANDING GEAR UNIT
  26-4100-0-1 УСТАНОВКА. ГЛАВНОГО ШАССИ, ПРАВАЯ
Main LANDING GEAR UNIT, RIGHT 		I
  26-4100-0-2 УСТАНОВКА ГЛАВНОГО ШАССИ, ЛЕВАЯ
Main LANDING GEAR UNIT, LEFT		 I
1 - 1 26-4101-0-1 . Амортизационная стойка главного шасси, правая (см. 5.1, рис. 3)
Main L.G. shock strut, right (See 5.1, Fig. 3)		 I
  26-4101-0-2 . Амортизационная стойка главного шасси, левая (см. 5.1, рис. 3)
Main L.G. shock strut, left (See 5.1, Fig. 3)		 I
2 24-4102-150-1 . Замок запущенного положения (распор) главного шасси, правый (см. 5.1, рис. 7)
Main L.G. aovralock, right (See 5.1, Fig. 7) 		I
  24-4102-150-2 . Замок выпущенного положения (распор) главного шасси, левый (см. 5.1, рис. 7)
Main L.G. downlock, left (See 5.1, Fig. 7) 		I
3 26-4103-0 . Цилиндр уборки-выпуска (силовой цилиндр) главного шасси (см. 5.1, рис. 2)
Main L.G. unit actuating cylinder (See 5.1» Fig. 2)		 I
4 24-4104-100-1 . Складывающийся подвое главного шасси, правый (см. 5.1, рис. 4)
Main L.G. unit breaker strut, right (See 5.1, Fig. 4)		 I
  24-4104-100-2 Складывающийся подкос главного шасси, левый (см. 5.1, рис.. 4)
Main L.G. unit breaker strut left (See 5.1, Fig. 4)		 I
1-5 24-4105-20G-1 . Замок убранного положения (подвесной замок) главного шасси, правый (см. 5.1, рис. 5)
Main L.G. unit uplock, right (See 5.1, Fig. 5)		 I
  24-4105-200-2 . Замок убранного положения (подвесной замок) главного шасси, левый (см. 5.1, рис. 5)
Main L.G. unit uplock, left (See 5.1, Fig. 5)		 I
6 26-4106-200-1 . Механизм управления створка­ми главного шасси, правый (см. 5.1, рис. 6)
Main L.G. unit door control mechanism, right (See 5.1, Fig. 6)		 I
  26-4106-200-2 . Механизм управления створка­ми главного шасси, левый (см. 5.1, рис. 6)
Main L.G. unit door control mechanism, left (See 5.1, Fig. 6)		 I
7 24PB-4107-0 . Система аварийного (ручного) выпуска главного шасси (см. 5.1, рис.&0uot; 8)
Main L.G. unit uplock emergency (manual) releasing eystem (See 5.1, Fig. 8)		 I
8 26-4108-0-1 . Установка замка створок главного шасси, правая (см. 5.1, рис. 9)
Main L.G. unit door lock, right (See 5.1, Fig. 9)		 I
  26-4108-0-2 . Установка замка створок главного шасси, левая (см. 5.1, рис. 9)
Main L.G. unit door lock, left (See 5.1, Fig. 9)		 I
1 - 9 3027A-12-42-4 Кд . Болт
Bolt		 I
10 3402A-2,5-12-22 КД . Шайба
Washer		 I
11 3341A-12 йд . Гайка
Nut		 I
12 2,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
13 24-4100-100A . Болт в сборе
Bolt, assy 		I
14 24-4100-100A-3 .. Болт
Bolt		 I
15 2503А-2 .. Пресс-масленка прямая
Lubrioator fitting, straight		 I
16 3402A-1,5-12-22 Кд . Шайба
Washer		 I
17 3341A-12 Кд . Гайка
Nut		 I
18 2,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
19 24-4100-90 . Болт в сборе
Bolt, assy 		I
20 24-4100-90-3 .. Болт
Bolt		 I
21 2503А-2 .. Пресс-масленка прямая
Lubricator fitting, straight		 I
22 3402A-1-16-25 Кд . Шайба
Washer		 I
23 3402A-1,5-12-22 Кд . Шайба
Washer		 I
24 3341A-12 Кд . Гайка
Nut		 I
25 2,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
26 24-4100-170 . Болт в сборе
Bolt, assy 		1
1 - 27 24-4100-170-3 .. Болт
Bolt		 I
28 2503A-2 .. Пресс-масленка прямая
Lubricator fitting, straight		 I
29 26-4103-8 . Шайба
Washer		 I
ЗО 3341A-22 Кд . Гайка
Nut		 I
31 2,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
32 24-4100-170 . Болт в сборе
Bolt, assy 		I
33 24-4100-170-3 .. Болт
Bolt		 I
34 2503A-2 .. Пресс-масленка прямая
Lubricator fitting, straight		 I
35 24-4100-123 . Шайба
Washer		 I
36 3402A-1,5-22-38 Кд . Шайба
Washer		 I
37 3341A-22 Кд . Гайка
Nut		 I
38 2,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
39 24-4100-7A . Втулка Bush I
40 26-4100-2-1 . Подвеска правая
Holding clamp, right		 I
  26-4100-2-2 . Подвеска левая
Holding clamp, left		 I
41 24-4100-6A-1 . Пружина правая
Spring, right		 I
  24-4100-6A-2 , Пружина левая
Spring, left		 I
42 3,2x60-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
1-43 3341A-24 Кд . Гайка
Nut		 I
44 3402A-1,5-24-40 Кд . Шайба

Washer		 I
45 24-4104-50A . Болт в сборе
Bolt, assy 		I
46 24-4104-51A .. Болт
Bolt		 I
47 24-4104-52 .. Заглушка
Plug		 I
48 2503A-1 .. Пресс-масленка прямая
Lubricator fitting, straight		 I
49 Без номера
No number		 . Шина 900x300 модели 8А (Покрышка с камерой в сборе)
Tyre 900x300, model 8А (tyre with inner tube, assy)		 2
50 КТ94/2А . Тормозное авиаколесо 900x300-370
Brake wheel 900x300-370		 2
51 2809А-6-39 . Угольник ввертной
Threaded elbow		 2
52 2710A-12x1 . Гайка контровочная Lock
Nut		 2
53 Без номера
No number		 . Датчик инерционный УА27А сборки УА27А. 000-13, левый
Skid detector УА27А (assy УА27А,000-13), left		 I
  Без номера
No number		 . Датчик инерционный УА27А сборки УА27А.000-14, правый
Skid detector УА27А (assy УА27А.ООО-Н), right		 I
1 - 54 3463A-10 Кд . Шайба
Washer		 I
55 24-4100-130 . Зарядосъемник (метежка)
Static discharger		 I
56 24-4100-20 . Подвое в сборе
Brace strut, assy		 I
57 3027A-8-24-3.5 Кд . Болт
Bolt		 I
58 3402A-0,5-8-16 Кд . Шайба
Washer		 I
59 3341A-8 КД . Гайка
Nut		 I
60 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
61 30271-8-24-3,5 Кд . Болт
Bolt		 I
62 3402A-1-8-16 Кд . Шайба
Washer		 I
63 3341A-8 Кд . Гайка
Nut		 I
64 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
65 3027А-8-26-3,5 Кд . Боят
Bolt		 I
66 24-4100-30 . Тяга в сборе
Link rod, assy		 I
67 3402A-1-8-16 Кд . Шайба
Washer		 I
68 3341A-8 Кд . Гайка
Nut		 I
69 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
1 - 70 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
71 3341A-8 Кд . Гайка
Nut		 I
72 3402A-1,5-8-16 Кд . Шайба
Washer		 I
73 3027A-8-66-3,5 Кд . Болт
Bolt		 I
