— Механизм управления средними створками переднего шасси

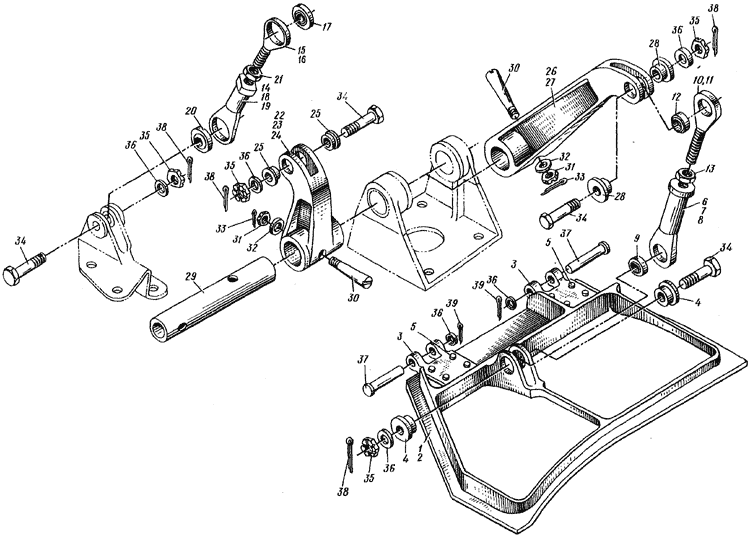

Рис. 7. МЕХАНИЗМ УПРАВЛЕНИЯ СРЕДНИМИ СТВОРКАМИ ПЕРЕДНЕГО ШАССИ
Fig. I. NOSE L.G. MIDDLE DOOR CONTROL MECHANISM
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
26-4208-200-1 |
МЕХАНИЗМ УПРАВЛЕНИЯ СРЕДНИМИ СТВОРКАМ ПЕРЕДНЕГО ШАССИ, ПРАВЫЙ (см. 5.2, рис. I,
поз. 30)
NOSE L.G. MIDDLE DOOR CONTROL MECHANISM, RIGHT (See 5.2, Fig. 1, Item No.30) |
I |
|
| |
26-4208-200-2 |
МЕХАНИЗМ УПРАВЛЕНИЯ СРЕДНИМИ СТВОРКАМИ ПЕРЕДНЕГО ШАССИ, ЛЕВЫЙ (см. 5.2, рис. I, поз. 30)
NOSE L.G. MIDDLE DOOR CONTROL MECHANISM, LEFT (See 5.2, Fig. 1, Item No.30) |
I |
|
| 7 - 1 |
26-4208-210-I |
. Створка средняя, правая
Middle door, right |
I |
|
| |
26-4208-210-2 |
. Створка средняя, левая
Middle door, left |
I |
|
| 2 |
26-4208-210-3 |
.. Створка, правая
Door, right |
I |
|
| |
26-4208-210-4 |
.. Створка, девая
Door, left |
I |
|
| 3 |
24-4208-11 |
.. Петля
Hinge half |
2 |
|
| 4 |
2417A57-6-9-6 Кд |
.. Втулка
Bosh
|
2 |
|
| 5 |
3533A-3-I2 |
.. Заклепка
Rivet |
8 |
|
| 6 |
26-4208-240 |
. Тяга в сборе
Link rod, assy |
I |
|
| 7 |
26-4208-250 |
.. Ухо в сборе
Eye, ааиу |
I |
|
| 8 |
26-4208-250-3 |
Ухо
Eye |
I |
|
| 7 - 9 |
ШС6 |
... Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5) |
I |
|
| 10 |
26-4208-260 |
.. Ухо в сборе Eye, assy |
I |
|
| 11 |
26-4208-260-3 |
... Ухо
Eye |
I |
|
| 12 |
ШС6 |
... Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕГО" 100/5) |
I |
|
| 13 |
3310A-8 Кд |
.. Контргайка
Locking nut |
I |
|
| 14 |
26-4208-310 |
. Тяга в сборе
Link rod, aesy |
I |
|
| 15 |
26-4208-320 |
.. Ухо в сборе
Eye, assy |
I |
|
| 16 |
26-4208-320-3 |
... Ухо
Eye |
I |
|
| 17 |
ШС6 |
... Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5) |
I |
|
| 18 |
26-4208-330 |
.. Ухо в сборе
Eye, assy |
I |
|
| 7 - 19 |
26-4208-330-3 |
... Ухо
Eye |
I |
|
| 20 |
ШС6 |
... Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing- (delivered according to ЕТУ 100/5) |
I |
|
| 21 |
ЗЗ10А-8 Кд |
.. Контргайка
Locking nut |
I |
|
| 22 |
26-4208-300-1 |
. Установка качалок, правая
Bellcrank, right |
I |
|
| |
26-4208-300-2 |
. Установка качалок, левая
Bellcrank, right |
I |
|
| 23 |
26-4208-270-1 |
.. Качалка, правая
Bellcrank, left |
I |
|
| |
26-4208-270-2 |
.. Качалка, левая
Bellcrank, left |
I |
|
| 24 |
26-4208-270-3 |
... Качалка, правая
Bellcrank, right |
I |
|
| |
26-4208-270-4 |
... Качалка, левая
Bellcrank, left |
I |
|
| 25 |
2417A57-6-9-S Кд |
... Втулка
Bush |
2 |
|
| 26 |
26-4208-340-1 |
.. Качалка, правая
Bellcrank right |
I |
|
| |
26-4208-340-2 |
.. Качалка, левая
Bellcrank, left |
I |
|
| 27 |
26-4208-340-3 |
... Качалка, правая
Bellcrank, right |
I |
|
| |
26-4208-340-4 |
.... Качалка, левая
Bellcrank, left |
I |
|
| 28 |
2417А57-6-9-6 Кд |
... Втулка
Bush |
2 |
|
| 29 |
26-4208-281 |
.. Ось
Shaft |
I |
|
| 7 - 30 |
3033А-6-36-2,5 Кд |
.. Болт конический
Taper bolt |
2 |
|
| 31 |
3327A-5 Кд |
.. Гайка
N
ut
|
2 |
|
| 32 |
1249С50-5 Кд |
.. Шайба
Washer |
2 |
|
| 33 |
1,5x15-002
ГОСТ 397-66 |
.. Шплинт
Cotter pin |
2 |
|
| 34 |
3021А-6-26-3 Кд |
. Болт
Bolt
|
4 |
|
| 35 |
334ІА-6 Кд |
. Гайка
N
ut |
4 |
|
| 36 |
3402А-1-6-І2 Кд |
. Шайба
Washer |
6 |
|
| 37 |
1340051-6-35-31,5 Кд |
. Валик
Pin |
2 |
|
| 38 |
1,5x20-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
4 |
|
| 39 |
2x12-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
2 |
|
