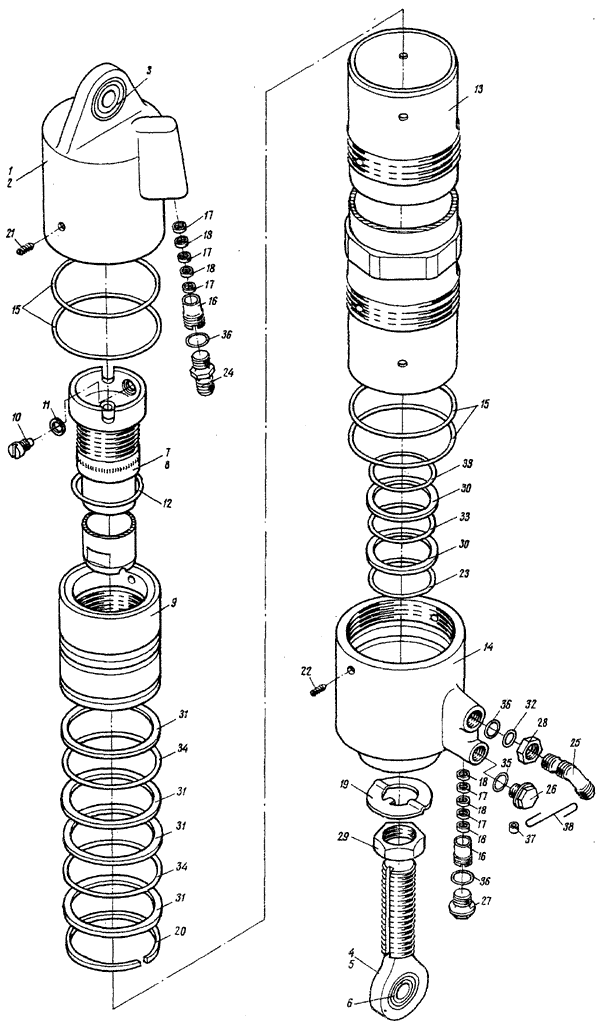

Рис. 4. ЦИЛИНДР УБОРКИ-ВЫПУСКА (СИЛОВОЙ ЦИЛИНДР) ПЕРЕДНЕГО ШАССИ
Fig. 4. NOSE L.G. ACTUATING CYLINDER
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
24-4203-50 |
ЦИЛИНДР УБОРКИ-ВЬШУСКА (СИЛОВОЙ ЦИЛИНДР) ПЕРЕДНЕГО ШАССИ (см. 5.2, рис. I, доз. 2)
NOSE L.G. ACTUATING CYLINDER
(See 5.2, Fig. 1, Item No.2) |
I |
|
| 4 - 1 |
24-4203-55 |
. Головка в сборе
Cylinder head, assy |
I |
|
| 2 |
24-4203-55-3 |
.. Головка
Cylinder head |
I |
|
| 3 |
ШС15 |
. . Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to
ЕТУ 100/5) |
I |
|
| 4 |
24-4203-70 |
. Ухо в сборе
Eyet assy
|
I |
|
| 5 |
24-4203-70-3 |
.. Ухо
Eye |
I |
|
| 6 |
ПЮ15 |
.. Подшипник шарнирный
(поставляется по техническим условиям ЕТУ 100/5) Ball-and-socket bearing (delivered according to ЕТУ 100/5) |
I |
|
| 7 |
24-4203-80 |
. Шток в сборе
Rod, asay |
I |
|
| 8 |
24-4203-82 |
.. Шток сварной
Welded rod |
I |
|
| 9 |
24-4203-83 |
.. Поршень
Piston |
I |
|
| 10 |
24-4203-84 |
.. Болт
Bolt |
2 |
|
| 11 |
3401A-1-6-12 |
.. Шайба
Washer |
2 |
|
| 4 - 12 |
2І86А-172-2 |
.. Кольцо уплотнительное
Packing ring |
I |
|
| 13 |
24-4203-54 |
. Цилиндр
Cylinder |
I |
|
| 14 |
24-4203-56 |
. Головка
Head |
I |
|
| 15 |
24-4203-65 |
. Кольцо уплотнительное
Paoking ring |
4 |
|
| 16 |
24-4203-66 |
. Обойма
Rасе |
2 |
|
| 17 |
24-4203-67 |
. Шайба
Washer |
5 |
|
| 18 |
24-4203-68 |
. Шайба
Washer |
5 |
|
| 19 |
24-4203-69 |
. Шайба
Washer |
I |
|
| 20 |
24-4203-75 |
. Кольцо поршневое
Piston ring |
I |
|
| 21 |
М5х6 кл.2-002
ГОСТ 1476-58 |
. Винт установочний
Check screw |
2 |
|
| 22 |
M5x10 кл. 2-002
ГОСТ 1476-58 |
. Винт установочный
Check screw |
2 |
|
| 23 |
СТ42-34-5
ГОСТ 288-61 |
. Кольцо-сальник
Paoking gland |
I |
|
| 24 |
4679А-6 |
. Проходншс ввертной
Threaded oonneotion |
I |
|
| 25 |
4691А-6 |
. Угольник ввертной
Threaded elbow |
I |
|
| 26 |
2І93А-10хІ,5 |
. Заглушка
Plug |
I |
|
| 27 |
2І93А-12хІ,5 |
. Заглушка
Plug |
I |
|
| 28 |
2І96А-12хІ,5 |
. Гайка
Nut |
I |
|
| 4 - 29 |
3324A-22 Кд |
. Гайка
Nut |
I |
|
| 30 |
2187A-26 |
Шайба защитная
ProtectiveWasher |
2 |
|
| 31 |
2187A-38 |
. Шайба защитная
ProtectiveWasher |
4 |
|
| 32 |
2I98A-20 |
. Шайба фторопластовая
PluoroplasticWasher |
I |
|
| 33 |
2186A-26-1 |
. Кольцо уплотнительное
Packing ring |
2 |
|
| 34 |
2186A-38-1 |
. Кольцо уплотнительное
Packing ring |
2 |
|
| 35 |
2186A-175-2 |
. Кольцо уплотнительное
Packing ring |
I |
|
| 36 |
2186A-176-2 |
. Кольцо уплотнительное
Packing ring |
3 |
|
| 37 |
2444А |
. Пломба
Seal |
3 |
|
| 38 |
КС-0, 8-Кд
ГОСТ 792-67 |
. Проволока
Locking wire |
ПП
AR |
|
