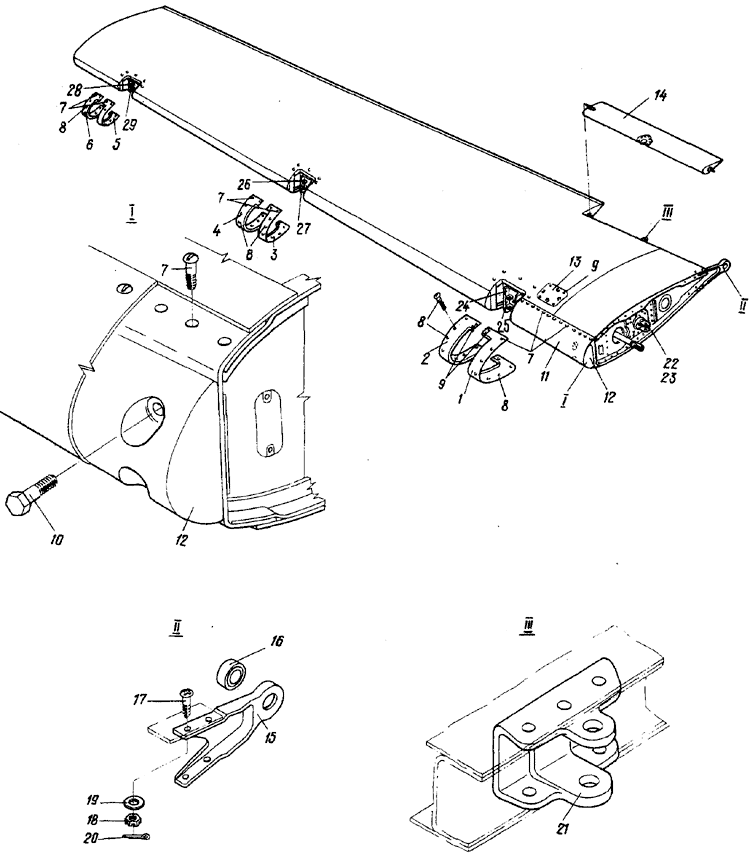

Рис.2. РУЛЬ ВЫСОТЫ
Fig.2. ELEVATOR
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
24-3200-0-1 |
РУЛЬ ВЫСОТЫ, ПРАВЫЙ (см. 4.3, рис. I, поз. 18)
ELEVATOR, STBD (See 4.3, Fig.l, Item Nо.18) |
I |
|
| |
24-3200-0-2 |
РУЛЬ ВЫСОТЫ, ЛЕВЫЙ (см. 4.3, рис. I, ПОЗ. 18) ELEVATOR, PORT (See 4.3, Fig.l, Item No.18) |
I |
|
| 2 - 1 |
24-3200-0-85 |
. ЛЮЧОК правый
Access hatch, RH |
I |
|
| |
24-3200-0-86 |
. Лючок левый
Access hatch, LE |
I |
|
| 2 |
24-3200-0-87 |
. Лючок правый
Access hatch, RH |
I |
|
| |
24-3200-0-88 |
. Лючок левый
Access hatch, LH |
I |
|
| 3 |
24-3200-0-89 |
. Лючок правый
Access hatch, RH |
I |
|
| |
24-3200-0-90 |
. Лючок левый
Access hatch, LH |
I |
|
| 4 |
24-3200-0-91 |
. Лючок правый
Access hatch, RH |
I |
|
| |
24-3200-0-92 |
. Лючок левый
Access hatch, LH |
I |
|
| 5 |
24-3200-0-145 |
. Лючок правый
Access hatch, RH |
I |
|
| |
24-3200-0-146 |
. Лючок левый
Access hatch, LH |
I |
|
| 6 |
24-3200-0-147 |
. Лючок правый
Access hatch, RH |
I |
|
| |
24-3200-0-148 |
. Лючок левый
Access hatch, LH |
I |
|
| 7 |
305IA-4-12 Кд |
. Болт
Bolt |
104 |
|
| 2 - 8 |
305IA-4-11 Кд |
. Болт
Bolt |
62 |
|
| 9 |
3172A-4-9 Кд |
. Винт
Screw |
20 |
|
| 10 |
4916A-5-18 Кд |
. Болт
Bolt |
24 |
|
| 11 |
24-3200-0-97 |
. Носок правый
Leading edge, RH |
I |
|
| |
24-3200-0-98 |
. Носок левый
Leading edge, LH |
I |
|
| 12 |
24-3200-47-1 |
. Груз № I, правый
Balancing weight No. 1, HH |
I |
|
| |
24-3200-47-2 |
. Груз № I, левый
Balancing weight, No.l, LH |
I |
|
| ІЗ |
24-3200-0-113 |
. Лючок правый
Access hatch, RH |
I |
|
| |
24-3200-0-114 |
. Лючок левый
Access hatch, LH |
I |
|
| 14 |
24-3208-0-1 |
. Триммер руля высоты правый (см. 4.3, рис.3)
Elevator trim tab, RH (See 4.3, Fig.3) |
I |
|
| |
24-3208-0-2 |
. Триммер руля высоты левый (см. 4.3, рис.3)
Elevator trim tab, LH (See 4-3, Fig.3) |
I |
|
| 15 |
24-3200-51 |
. Кронштейн
Bracket |
2 |
|
| 16 |
ШС6Ю |
.. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5) |
2 |
|
| 17 |
24-3200-9 |
. Болт
Bolt |
8 |
|
| 18 |
3341A-4 Кд |
. Гайка
Nut |
8 |
|
| 2 - 19 |
3402A-0,5-4-8 Кд |
. Шайба
Washer |
8 |
|
| 20 |
1,5x12-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
8 |
|
| 21 |
24-3200-52 |
. Узел навески
Attachment unit |
2 |
|
| 22 |
24-3200-27 |
. Фланец
Flange |
2 |
|
| 23 |
26-3010-0 |
. Узел управления рулем высоты (см. 4,3, рис.4)
Elevator control assembly (See 4-3. Fig-4) |
I |
|
| |
Без номера
No Humber |
. Узлы навески руля высоты
Elevator attachment unit |
- |
|
| 24 |
24-3203-204-1 |
. Фитинг верхний для нервюры 2, правый
Upper fitting for rib 2, RH
|
I |
|
| |
24-3203-204-2 |
. Фитинг верхний для нервюры 2, левый
Upper fitting for rib 2, LH |
I |
|
| 25 |
24-3205-204-1 |
. Фитинг нижний ддя нервюры 2, правый
Lower fitting for rib 2, RH |
I |
|
| 26 |
24-3205-204-2 |
. Фитинг нижний ддя нервюры 2, левый
Lower fitting for rib 2, LH |
I |
|
| |
24-3203-209-1 |
. Фитинг верхний ддя нервюры 7 правый
Upper fitting for rib 7, RH |
I |
|
| |
24-3203-209-2 |
. Фитинг верхний для нервюры 7, левый
Upper fitting for rib 7, LH |
I |
|
| 27 |
24-3205-109-1 |
. Фитинг нижний ддя нервюры 7, правый
Lower fitting for rib 7, RH |
I |
|
| |
24-3205-109-2 |
. Фитинг нижний ддя нервюры 7, левый
Lower fitting for rib 7, LH |
I |
|
| 2 - 28 |
24-3203-211-1 |
. Фжтинг верхний для нервюры 11, правый
Upper fitting for rib 11, RH |
I |
|
| |
24-3203-211-2 |
. Фитинг верхний для нервюры 11, левый
Upper fitting for rib 11, LH |
I |
|
| 29 |
24-3205-111-1 |
. Фитинг нижний для нервюры 11, правый
Lower fitting for rib 11, RH |
I |
|
| |
24-3205-111-2 |
. Фитинг нижний для нервюры 11, левый
Lower fitting for rib 11, LH |
I |
|
