— Зализ вертикального оперения

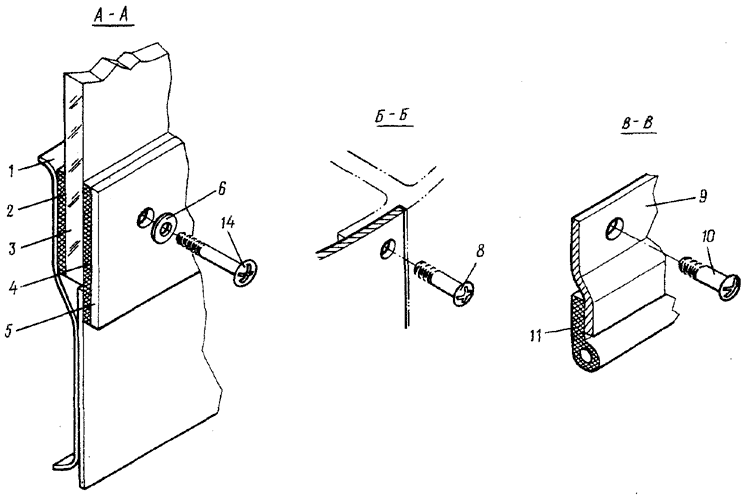

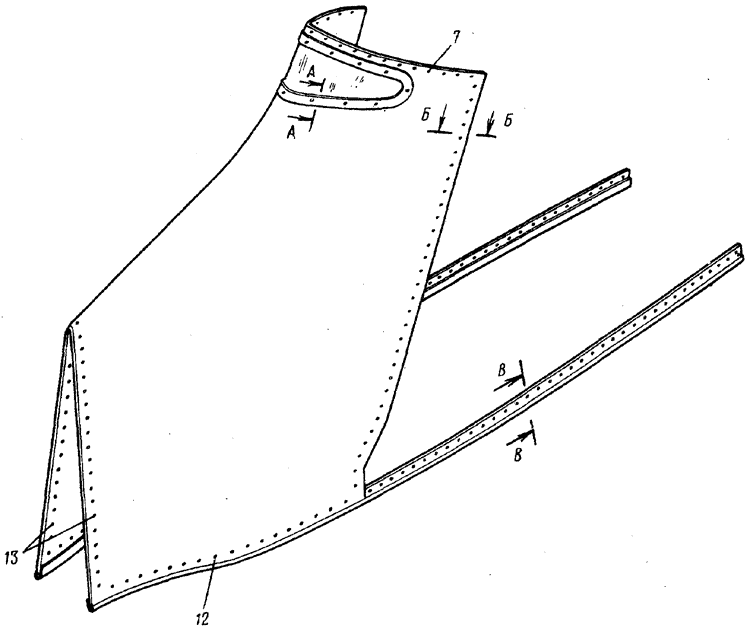

Рис.6. ЗАЛИЗ ВЕРТИКАЛЬНОГО ОПЕРЕНИЯ
Fig.6. VERTICAL STABILIZEH PAIRING



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-3041-0 ЗАЛИЗ ВЕРТИКАЛЬНОГО ОПЕРЕНИЯ (см. 4.1, рис.1, поз.4)
VERTICAL STABILIZER PAIRING (See 4.1, Fig.l, Item No.4)		 I
6 - 1 26-3041-0-41 . Окантовка
Trimming		 I
2 3 26-3041-4 . Прокладка
Gasket
I
I
  26-3041-5 . Стекло проблескового маяка
Signal light glass
4 24-3041-6 . Прокладка
Gasket		 I
5 24-3041-0-43 . Накладка
Doubler		 I
5 24-3041-0-47 . Втулка
Bushing		 20
7
 24-3041-8-5 . Болт
Bolt
 34

3 24-3041-8-2 . Болт
Bolt		 100
9 24-3041-0-35 . Лента
Strap		 I
  24-3041-0-36 . Лента
Strap		 I
10 3172A-4-16 Кд* . Винт
Screw		 27
  3172A-4-I8 Кд** . Винт
Screw		 27
  3172A-4-22 Кд*** . Винт
Screw		 2

* От заднего лонжерона до стрингера 4
   Prom rear spar to stringer 4
** От стрингера 4 до переднего донаерона
     Prom stringer 4 to front spar
*** По заднему лонжерону
       Along rear spar

6 - 11 24-3041-9 . Профиль
Section		 2
12 3172-4-Ю . Винт
Screw		 40
13 24-3041-8-6 . Болт
Bolt		 56
14 1008AH-4-16 Кд . Болт
Bolt		 20
