— Руль направления

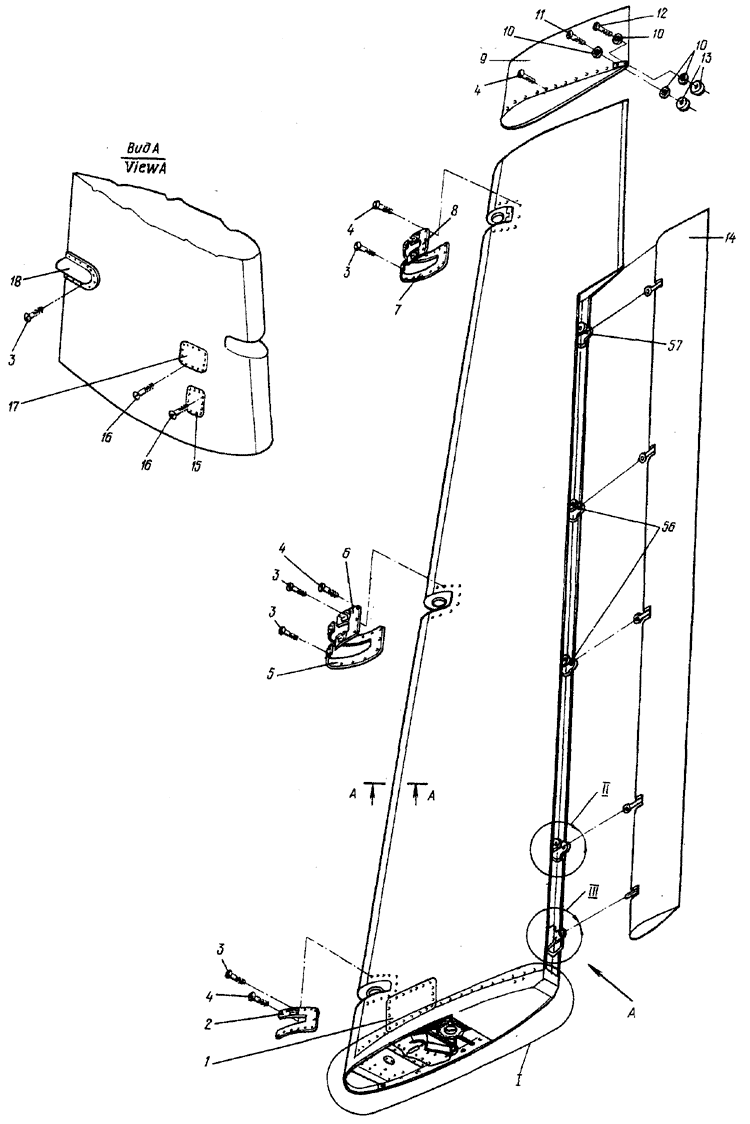

Рис.2. РУЛЬ НАПРАВЛЕНИЯ. (На 3 листах. Лист I)
Fig.2. RUDDER. (Sheet 1 of 3)

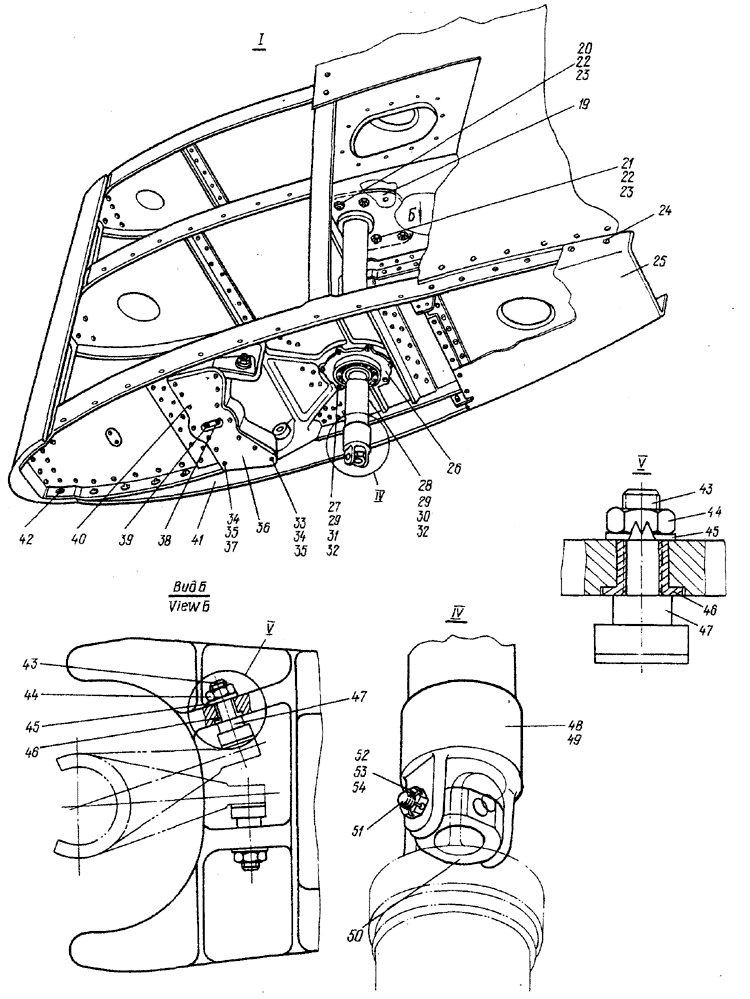

Рис.2. РУЛЬ НАПРАВЛЕНИЯ. (На 3 листах. Лист 2)
Fig.2. RUDDER. (Sheet 2 of 3)

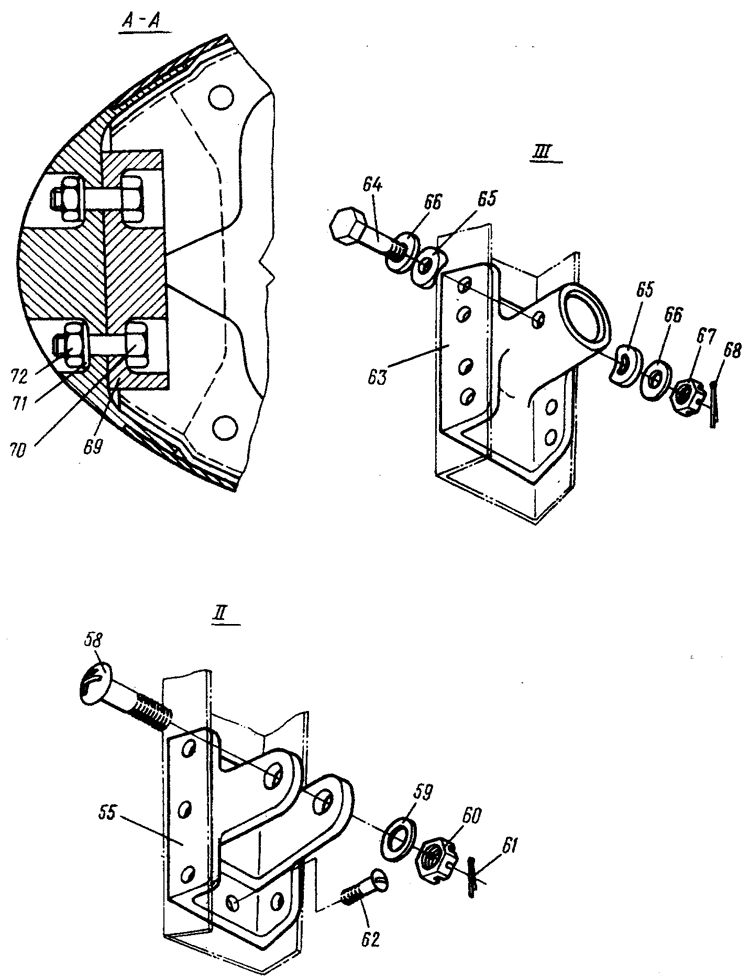

Рис.2. РУЛЬ НАПРАВЛЕНИЯ. (На 3 листах. Лист 3)
Fig.2. RUDDER. (Sheet 3 of 3)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-3300-300 РУЛЬ НАПРАВЛЕНИЯ (см. 4.1, рис. I, поз. 3 и 4.2, рис.1, поз.32)
RUDDER (See 4.1, Fig.l, Item No.3 and 4.2, Pig.l, Item No. 32)
2 - 1 26-3300-300-89 . Крышка
Cover plate		 I
2 26-3300-300-103 . Крышка
Cover plate		 I
3 3059A-4-14 Кд . Болт
Bolt		 21
4 3059A-4-12 Кд . Болт
Bolt		 171
5 26-3300-300-91 . Накладка
Cover plate		 I
6 26-3300-300-93 . Накладка
Cover plate		 I
7 26-3300-300-95 . Накладка
Cover plate		 I
8 26-3300-300-97 . Накладка
Cover plate		 I
9 24-3300-310 . Надстройка
Superstructure		 I
10 310AH-5-5°30' . Шайба косая
Skew washer		 4
11 3172A-4-16 Кд . Винт
Screw		 I
12 3172A-4-12 Кд . Винт
Screw		 I
13 3287А-4 Кд . Гайка
Nut		 4
2 - 14 24-3315-0 . Сервотриммер руля направления (см. 4.2, рис.3)
Hudder balancing tab (See 4.2, Fig.3)		 I
15 26-3300-47 . Крышка
Cover plate		 I
16 3172A-4-9 Кд . Винт
Screw		 25
17 26-3300-300-85 . Крышка Cover plate I
18 26-3300-300-23 . Обтекатель Pairing I
19 24-3300-222 . Фитинг
Pitting		 I
20 3021A-6-24 Кд . Болт
Bolt		 2
21 3021A-6-22 Кд . Болт
Bolt		 4
22 3373A-6 Кд . Гайка
Nut		 6
23 3402A-1-6-12 Кд . Шайба
Washer		 6
24 3172A-4-9 Кд . ВИНТ
Screw		 93
25 24-3300-28 . Зализ торцовый
End fairing		 I
26 24-3300-272 . Фланец
Flange		 I
27 3024А-6-20-3 Кд . Болт
Bolt		 2
28 3024A-6-18-3 Кд . Болт
Bolt		 6
2-29 3327A-6 Кд . Гайка
Nut		 8
30 3402A-0,8-6-12 Кд . Шайба
Washer		 6
31 3402A-0,5-6-12 Кд . Шайба
Washer		 2
32 1,5x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 8
33 3083A-6-44 Кд . Болт
Bolt		 2
34 3374A-6 Кд . Гайка
Nut		 2
35 310AH-6-10 . Шайба
Washer		 4
36 24-3300-270-3 . Накладка
Cover plate		 I
37 3083А-6-36 Кд . Болт
Bolt		 I
38 3177A-3-12 Кд . Винт
Screw		 I
39 24-3300-163 . Сухарь
Block 		I
40 3183A-4-12 Кд . Винт
Screw		 10
41 26-3300-300-37 . Косшка правая
Corner plate, RH		 I
  26-3300-300-38 . Косынка левая
Corner plate, LH		 I
42 3172A-4-14 Кд . Винт Screw 2
43 24-3300-264 . Болт
Bolt		 4
2-44 3310A-8 Кд . Гайка
Nut		 4
45 24-5718-43 . Шайба
Washer		 4
46 24-3300-65 . Втулка
Bushing		 4
47 24-3300-273 . Втулка
Bushing		 4
48 24-3300-240 . Вал управления рулем направления в сборе
Rudder control shaft assy 		I
49 24-3300-242 .. Труба с вилкой
Torque tube with fork		 I
50 24-3300-143 .. Обойма
Race		 I
51 24-3300-244 .. Ось короткая
Short axle		 2
52 334IA-12 Кд .. Гайка
Nut		 2
53 3402A-1,5-12-22 Кд .. Шайба
Washer		 2
54 2,5x30-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 2
55 24-3300-111-1 . Узел навески по нервюре 2а
Attachment joint at rib 2a		 I
56  24-3300-111-2 . Узел навески по нервюре 7а, 5а
Attachment joint at ribs 7a, 5a
 2
57 24-3300-111-3 . Узел навески по нервюре Юа
Attachment joint at rib 10a		 I
2 - 58 24-3300-19-1 . Болт
Bolt		 4
59 340IA-1-6-12 . Шайба
Washer		 4
60 334IA-6 Кд . Гайка
Nut		 4
61 1,5x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 4
62 305IA-4-14 Кд . Болт
Bolt		 5
63 24-3300-212 . Узел навески
Attachment joint		 I
64 3027A-6-34-3 Кд . Болт
Bolt		 I
65 1274C50-1-6-20 . Шайба
Washer		 I
66 340IA-1-6-12 . Шайба
Washer		 I
67 334IA-6 КД . Гайка
Nut		 I
68 1,5x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
69 24-3300-3 . Груз
Weight		 I
70 3021A-6-22 Кд . Болт
Bolt		 6
71 3402A-1-6-12 Кд . Шайба
Washer		 6
72 3302А-6 Кд . Гайка
Nut		 6
