— Элерон концевой

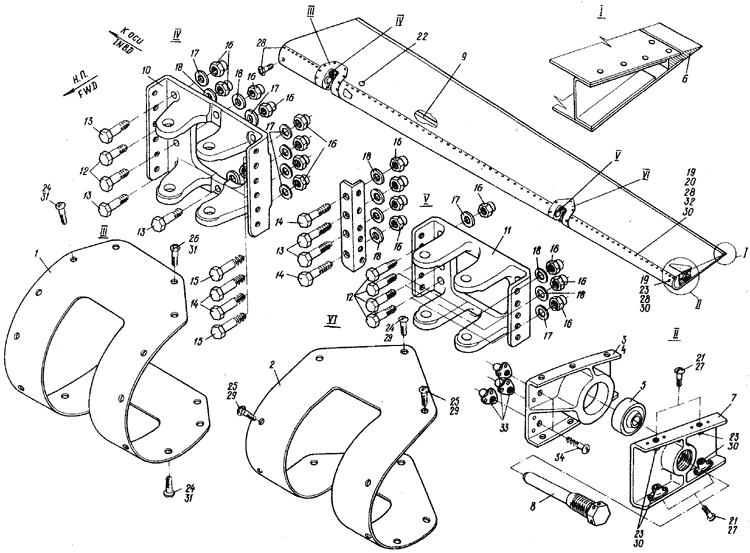

Рис.7. ЭЛЕРОН КОНЦЕВОЙ
Fig. 7. END ALLERON



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-3702-50-1 ЭЛЕРОН КОНЦЕВОЙ, ПРАВЫЙ (см. 3.4, рис.7)
END AILERON, RH (See 3.4, Fig.7)		 I
  24-3702-50-2 ЭЛЕРОН КОНЦЕВОЙ, ЛЕВЫЙ (см. 3.4, рис.7)
END AILERON, LH (See 3-4, Fig.7)		 I
7 - І 24-3702-50-265 . Крышка правая
Cover, RH
I

  24-3702-50-266 . Крышка левая
Cover, LH		 I
2 24-3702-50-163 . Крышка правая
Cover, RH		 I
  24-3702-50-164 . Крышка левая
Cover, LH		 I
3 24-3702-4-1 . Кронштейн правый в сборе
Bracket assy, RH		 I
  24-3702-4-2 . Кронштейн левый в сборе
Bracket assy, LH		 I
4 24-3702-4-3 .. Кронштейн правый
Bracket, RH		 I
  24-3702-4-4 .. Кронштейн левый
Bracket, LH		 I
5 НУ98І068Ю .. Подшипник (поставляется по техническим условиям ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
6 24-3702-6 . Профиль законцовочный
Trailing edge section		 I
7 24-3702-10-1 . Кронштейн правый
Bracket, RH		 I
  24-3702-10-2 . Кронштейн левый
Bracket, LH		 I
8 24-3702-12 . Ось
Axle		 I
7 - 9 24-3702-20-1 . Лонжерон правый в сборе
Spar assy, RH		 I
  24-3702-20-2 . Лонжерон левый в сборе
Spar aasy, LH		 I
10 24-3702-23 .. Кронштейн
Bracket		 I
11 24-3702-25-1 .. Кронштейн правый
Bracket, RH		 I
  24-3702-25-2 .. Кронштейн левый
Bracket, LH		 I
12 49I6A-5-I6 .. Болт
Bolt		 10
13 49I6A-5-18 .. Болт
Bolt		 6
14 49I6A-5-22 .. Болт
Bolt		 4
15 49I6A-5-26 .. Болт
Bolt		 2
16 3373A-5 Кд .. Гайка
Nut		 22
17 340IA-0,8-5-10 .. Шайба
Washer		 14
18 340IA-1,5-5-10 .. Шайба
Washer		 8
19 24-3702-19* . Болт
Bolt		 55
20 24-2301-87* . Гайка
Nut		 14
21 24-2110-44-8** . Болт
Bolt		 4
7 - 22 407AH1-50 . Шайба
Waaher		 2
23 899AH-5* . Гайка
Nut		 45
24 3051A-4-11 Кд . Болт
Bolt		 10
25 3051A—4-12 Кд . Болт
Bolt		 4
26 3051A-4-I4 Кд . Болт
Bolt		 4
27 З169ант-5-І4* . Винт Screw 4
28 4996A-5-I4 . Болт
Bolt		 162
29 3381A-4 Кд . Гайка самоконтрящаяся двухушковая
Self-locking nut, double- lugged		 10
30 338ІА-5 Кд . Гайка самоконтрящаяся двухушковая
Self-locking nut, double- lugged		 126
31 3382А-4 Кд . Гайка самоконтрящаяся одноушковая
Self-locking nut, single- lugged		 8
32 3382А-5 Кд . Гайка салоконтрящаяся одноушковая
Self-locking nut, single-lugged		 40
33 3384А-4 Кд . Гайка
Nut		 3
34 З169Аант-4-12 . Винт
Screw		 3

 * Левое крыло
    LH wing
