— Элерон корневой,правый

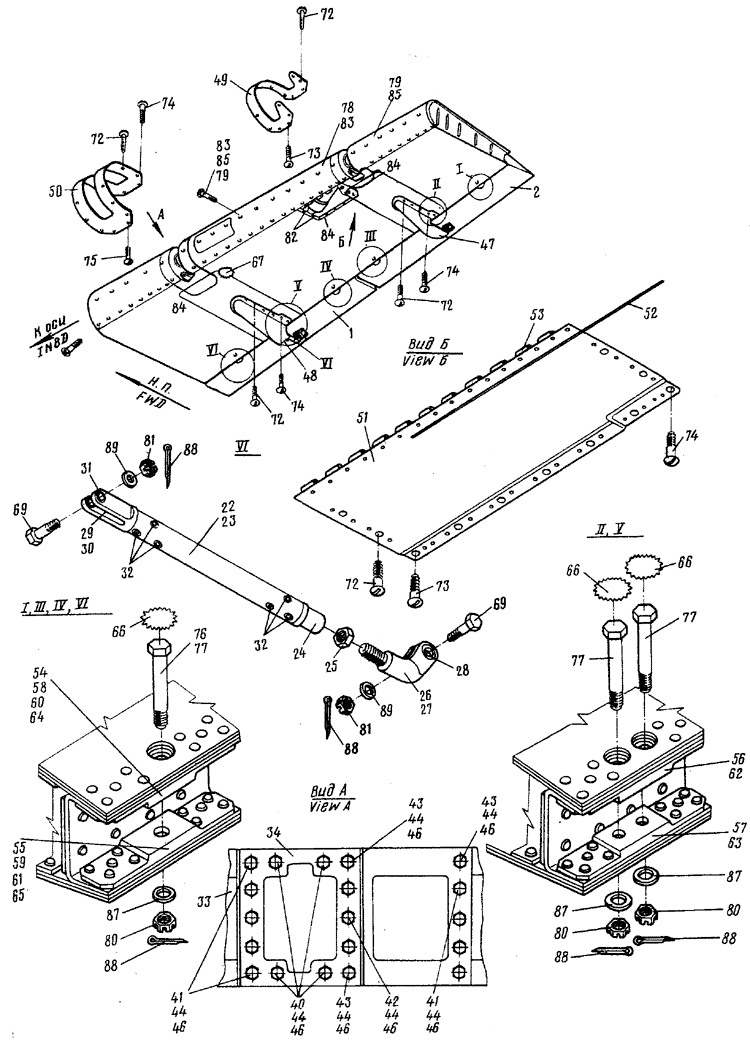

Рис.3. ЭЛЕРОН КОРНЕВОЙ, ЛЕВЫЙ. (На 2 листах. Лист I)
Fig.3. ROOT AILERON, LH. (Sheet 1 of 2)

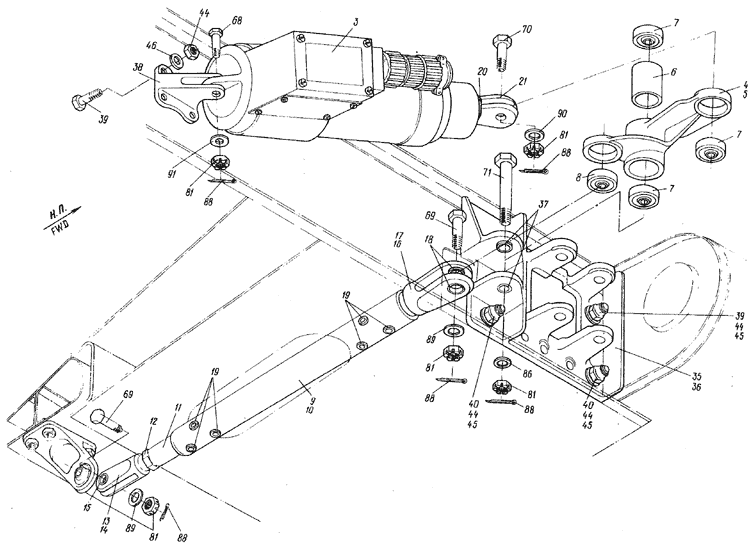

Рис.3. ЭЛЕРОН КОРНЕВОЙ, ЛЕВЫЙ. (На 2 листах. Лист 2)
Fig.3. ROOT AILERON, LH. (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-3701-0 ЭЛЕРОН КОРНЕВОЙ, ЛЕВЫЙ (см. 3.4, рис. I, поз. 3)
ROOT AILERON, LH (See 3-4, Fig.l, Item Ho.3)		 I
3 - 1 24-3704-0-2 . Сервокомпенсатор элерона, левый (см. 3.4, рис. 4) Aileron balancing tab, LH (See 3.4, Fig.4) I
2 24-3705-0 . Триммер элерона (см. 3.4, рис. 5)
Aileron trim tab (See 3.4, Fig.5)		 I
3 МП-100М 2 серии
МП-100М, 2, series 		. Электромеханизм
Electric actuator		 I
4 24-3701-72 . Качалка в сбope
Bellcrank assy		 I
5 24-3701-72-4 .. Качалка
Bellcrank		 I
6 24-3701-71 .. Втулка Busking I
7 НУ980077Ю .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 3
8 ШС-6Ю .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ETУ 100/5)		 I
9 24-3701-120 . Тяга в сборе
Control rod assy		 I
10 24-3701-120-3 ... Труба
Torque tube		 I
11 24-3701-124 .. Стакан
Sleeve		 I
3 - 12 24-3701-1 .. Гайка
Nut		 I
13 24-3701-122 .. Вилка в сборе
Pork assy 		I
14 24-3701-122-3 ... Вішса
Pork		 I
15 2414A57-6-8-3 Кд ... Втулка
Bushing		 2
16 24-3701-123-3 .. Вилка с втулками в сборе
Fork-with-bushings assy		 I
17 24-3701-123-7 ... Вилка
Pork		 I
18 2 414A57-6-8-3 Кд ... Втулка
Bushing		 2
19 36I0A-4-18 Кд .. Заклепка
Rivet		 6
20 24-3701-1 . Гайка
Nut		 I
21 24-3701-2 . Вилка
Pork		 I
22 24-3701-130 . Тяга в сборе
Control rod assy		 I
23 24-3701-130-3 .. Труба
Torque tube		 I
24 24-3701-134 .. Стакан
Sleeve		 I
25 24-3701-1 .. Гайка
Nut		 I
26 26-3701-132 .. Вилка в сборе
Pork assy 		I
3 - 27 24-3701-132-3 ... Вилка
Pork		 I
28 2414A57-6-8-3 Кд ... Втулка
Bushing		 2
29 24-3701-123-5 .. Вилка с втулками в сборе
Pork-wіth-bushings assy		 I
30 24-3701-123-9 ... Вилка
Pork		 I
З1 2414A57-6-8-3 Кд ... Втулка
Bushing		 2
32 36I0A-4-20 Кд .. Заклепка
Hivet		 6
33 24-3701-10 . Лонжерон левого корневого элерона
LH root aileron spar		 I
34 24-3701-13 .. Кронштейн
Bracket		 I
35 24-3701-17 .. Кронштейн в сборе
Bracket assy		 I
36 24-3701-І7-Є ... Кронштейн Bracket I
37 2413A57-7-10-5 Кд ... Втулка
Bushing		 2
38 24-3701-22 .. Кронштейн
Bracket		 I
39 49I6A-5-14 .. Болт
Bolt		 16
40 49I6A-5-16 .. Болт
Bolt		 9
41 49I6A-5-18 .. Болт
Bolt		 5
3 - 42 49I6A-5-22 .. Болт
Bolt		 5
43 49I6A-5-26 .. Болт
Bolt		 2
44 3302A-5 Кд .. Гайка
Nut		 37
45 3401A-1-5-10 .. Шайба
Washer		 18
46 3401A-1,5-5-10 .. Шайба
Washer		 19
47 24-3701-0-282 . Обтекатель
Pairing		 I A
  24-3701-0-418 . Обтекатель
Pairing		 I Б
48 24-3701-0-292 . Обтекатель
Pairing		 I A
  24-3701-0-412 . Обтекатель
Pairing		 I Б
49 24-3701-0-386 . Крышка Cover I
50 24-3701-0-388 . Крышка Cover I
51 24-3701-0-384 . Крышка (обшивка люка)
Cover (access hatch)		 I
52 145C49-2-470 . Шомпол Hinge pin I
53 1244C49-6-460 . Петля
Hinge half		 I
54 24-3701-108-1 . Накладка (для узла VI)
Cover plate (for detail VI)		 I
55 24-3701-108-3 . Накладка (для узла VI)
Cover plate (for detail VI)		 I
3 - 56 24-3701-108-5 . Накладка (для узла V)
Cover plate (for detail V)		 I
57 24-37QI-108-7 . Накладка (для узда V)
Cover plate (for detail V)		 I
58 24-3701-108-9 . Накладка (для узда IV)
Cover plate (for detail IV)		 I
59 24-3701-108-11 . Накладка (для узла IV)
Cover plate (for detail IV)		 I
60 24-3701-108-ІЗ . Накладка (для узла III)
Cover plate (for detail III)		 I
61 24-3701-108-15 . Накладка (для узла III)
Cover plate (for detail III)		 I
62 24-3701-108-17 . Накладка (для узла II)
Cover plate (for detail II)		 I
63 24-3701-108-19 . Накладка (для узла II)
Cover plate (for detail II)		 I
64 24-3701-108-21 . Накладка (дги узла I)
Cover plate (for detail I)		 I
65 24-3701-108-23 . Накладка (для узла I)
Cover plate (for detail I)		 I
66 24-3701-110 . Шайба
Washer		 16
67 407AH-1-50 . Шайба
Washer		 2
68 3027A-6-20-3 Кд . Болт
Bolt		 I
69 3027A-6-22-3 Кд . Болт
Bolt		 4
70 3027A-7-22-3 Кд . Болт
Bolt		 I
71 3027A-7-54-3 Кд . Болт
Bolt		 I
3 - 72 3051A-4-11 Кд . Болт
Bolt		 42
73 3051A-4-12 Кд . Болт
Bolt		 9
74 3051A-4-14 Кд . Болт
Bolt		 8
75 3051A-4-16 Кд . Болт
Bolt		 2
76 49I6A-6-62-3 . Болт (для узла I)
Bolt (for detail I)		 I
77 49I6A-6-66-3 . Болт (для узлов II, III, IV, V, VI)
Bolt (for details 11, 11I, IV, V, VI)		 7
78 4996A-5-14 . Болт
Bolt		 78
79 4996A-5-16 . Болт
Bolt		 30
80 3327А-6 Кд . Гайка
Nut		 8
81 3341A-6 Кд . Гайка Nut 7
82 3381A-4 Кд . Гайка самоконтрящаяся двухушковая
Self-locking nut, double- lugged		 40
83 3381A-5 Кд . Гайка самоконтрящаяся двухушковая
Self-looking nut, double-luggec		 84
I
84 3382А-4 Кд . Гайка самоконтрящаяся одноушковая
Self-looking nut, single- lugged		 21
3 - 85 3382A-5 Кд . Гайка самоконтрящаяся оцноушковая
Self-locking nut, single-lugged		 24
86 3401A-0,5-6-12 . Шайба
Washer		 I
87 3402-1-6-12 Кд . Шайба
Washer		 8 A
88 1,5x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 15
89 3402A-2-6-12 Кд . Шайба
Washer		 4
90 3402A-2,5-7-12 Кд . Шайба
Washer		 I
91 3401A-1,5-6-12 . Шайба
Washer		 I
    ИЗМЕНЕНИЯ ПО СЕРИЯМ
А - по X6I0
Б - с 1701

EFFECTIYITY LEGEHD
А - up to 1б10
Б - 1701 and on
