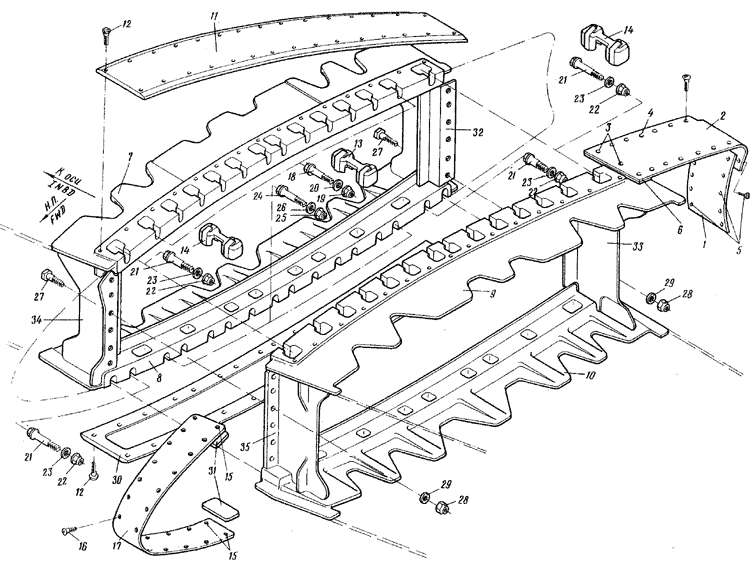

Рис.11. СТЫК СРЕДНЕЙ ЧАСТИ КРЫЛА С ОТЕМНОЙ
Fig11. WING INNER-TO-OUTER SECTIONS АТТАСНМЕЯТ JOINT
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
24-2603-0-1 |
СТЫК СРЕДНЕЙ ЧАСТИ КРЬША С ОТЪЕМНОЙ, ПРАВЫЙ
WING INNER-TO-OUTER SECTIONS ATTACHMENT JOINT, RH |
|
|
| |
24-2603-0-2 |
СТЫК СРЕДНЕЙ ЧАСТИ КРЬША С ОТЪЕМНОЙ, ЛЕВЫЙ
WING INNER-TO-OUTER SECTIONS ATTACHMENT JOINT, LH |
|
|
| 11 - 1 |
2Б-1050-0-І9 |
. Лента, правая
Protective strap, RH |
I |
|
| |
26-1050-0-20 |
. Лента, левая
Protective strap, LH |
I |
|
| 2 |
26-1050-0-21 |
. Лента, правая
Protective strap, RH |
I |
|
| |
26-1050-0-22 |
. Лента, левая
Protective strap, LH |
I |
|
| 3 |
3172A-4-14 Кд |
. Винт
Screw |
3 |
|
| 4 |
3172A-4-10 Кд |
. Вант
Screw |
14 |
|
| 5 |
24-3041-8-6 |
. Болт
Bolt |
12 |
|
| 6 |
26-1050-0-27 |
. Прокладка
Gasket |
I |
|
| 7 |
24-2300-2-1 |
. Профиль разъема СЧК верхний, правый
Wing inner section upper joint section, RH |
I |
|
| |
24-2300-2-2 |
. Профиль разъема СЧК верхний,
левый
Wing inner section upper joint section, LH |
I |
|
| 8 |
24-2400-2-1 |
. Профиль разъема СЧК нижний, правый
Wing inner section lower |
I |
|
| 11 - 8 |
24-2400-2-2 |
. Профиль разъема СЧК нижний, левый
Wing inner section lower joint section, LH |
I |
|
| 9 |
24-2301-51-1 |
. Профиль разъема 0ЧК верхний, правый
Wing outer section upper joint section, RH |
I |
|
| |
24-2301-51-2 |
. Профиль разъема 0ЧК верхний,
левый
Wing outer section upper joint section, LH |
I |
|
| 10 |
24-2400-51-1 |
. Профиль разъема 0ЧК нижний, правый
Wing outer section lower joint section, RH |
I |
|
| |
24-2400-51-2 |
. Профиль разъема 0ЧК нижний, левый
Wing outer section lower joint section, LH |
I |
|
| 11 |
24-2603-0-23 |
. Лента верхняя, правая
Upper protective strap, RH |
I |
|
| |
24-2603-0-24 |
. Лента верхняя, левая
Upper protective strap, LH |
I |
|
| 12 |
3I83A-4-8 Кд |
. Винт
Screw |
50 |
|
| 13 |
24-2603-1-9 |
. Бобышка
Boss |
12 |
|
| 14 |
24-2603-1-11 |
. Бобышка у переднего и заднего лонжеронов Boss at front and rear spars |
2 |
|
| 15 |
24-2110-44-14 |
. Болт
Bolt |
4 |
|
| 16 |
24-2110-44-12 |
. Болт
Bolt |
30 |
|
| 11 - 17 |
26-2120-0-29 |
. Лента стыковая, правая
Attachment strap, RH
|
I |
|
| |
26-2120-0-30 |
. Лента стыковая, девая
Attachment strap, LH |
I |
|
| 18 |
215AH-8-36 |
. Болт стыковой
Attachment bolt |
12 |
|
| 19 |
216AH-8 |
. Гайка самоконтрящаяся
Self-locking nut |
12 |
|
| 20 |
226AH-8 |
. Шайба
Washer |
12 |
|
| 21 |
215AH-12—44 |
. Болт стыковой
Attachment bolt |
6 |
|
| 22 |
216AH-12 |
. Гайка самоконтрящаяся
Self-locking nut |
6 |
|
| 23 |
226AH-12 |
. Шайба
Washer |
6 |
|
| 24 |
215AH-10-42 |
. Болт стыковой
Attachment bolt |
12 |
|
| 25 |
216AH-10 |
. Гайка самоконтрящаяся
Self-locking nut |
12 |
|
| 26 |
226AH-10 |
. Шайба
Washer |
12 |
|
| 27 |
3021A-6-22 Кд |
. Болт
Bolt |
13 |
|
| 28 |
3373A-6 Кд |
. Гайка
Hut |
13 |
|
| 29 |
3401A-1-6-12 |
. Шайба
Washer |
13 |
|
| 30 |
24-2603-0-25 24-2603-0-26 |
. Лента нижняя, правая Lower protective strap, RH
. Лента нижняя, левая Lower protective strap, LH |
I I |
|
| 11 - 31 |
26-2120-0-39 |
. Накладка Cover plate |
2 |
|
| 32 |
24-2000-44-1 |
. Стойка заднего лонжерона СЧК, правая
Wing inner section rear spar strut, RH |
I |
|
| |
24-2000-44-2 |
. Стойка заднего лонжерона СЧК, левая
Wing inner section rear spar strut, LH |
I |
|
| 33 |
24-2002-76-1 |
. Кронштейн заднего лонжерона 0ЧК, правый
Wing outer section rear spar bracket, RH |
I |
|
| |
24-2002-76-2 |
. Кронштейн заднего лонжерона 0ЧК, левый
Wing outer section rear spar bracket, LH |
I |
|
| 34 |
24-2000-43-1 |
. Стойка переднего лонжерона СЧК, правая
Wing inner section front spar strut, RH |
I |
|
| |
24-2000-43-2 |
. Стойка переднего лонжерона СЧК, левая
Wing inner section front spar strut, LH |
I |
|
| 35 |
24-2001-76-1 |
. Кронштейн переднего лонжерона 0ЧК, правый
Wing outer section front spar bracket, RH |
I |
|
| |
24-2001-76-2 |
. Кронштейн переднего лонжерона ОЧК, левый
Wing outer section front spar bracket, LH |
I |
|
