— Стык СЧК с центропланом

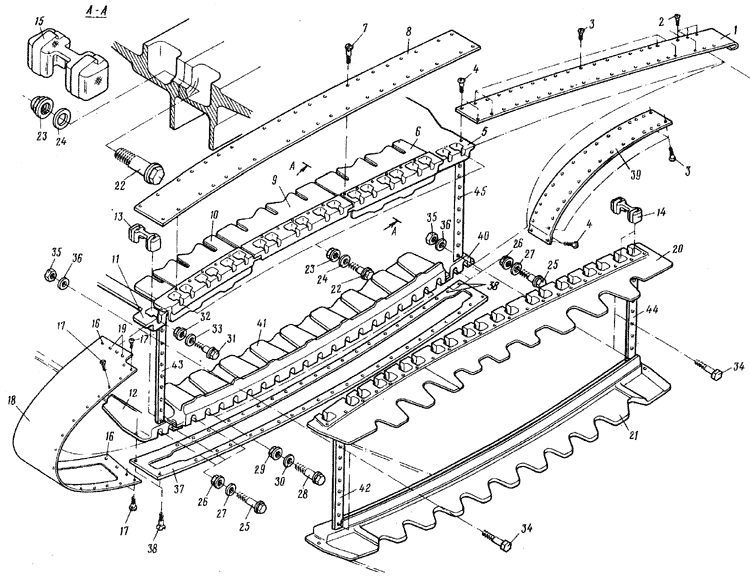

Рис.10. СТЫК СРЕДНЕЙ ЧАСТИ КРЫЛА С ЦЕНТРОПЛАНОМ
Fig.10. WING INNER-TO-CENTRE SECTIONS ATTACHMENT JOINT




№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-1060-0-1 СТЫК СРЕДНЕЙ ЧАСТИ КРЫЛА С ЦЕНТРОПЛАНОМ, ПРАВЫЙ
WING BJNER-TO-OENTRE SECTIONS ATTACHMENT JOINT, RH		 I
  24-1060-0-2 СТЫК СРЕДНЕЙ ЧАСТИ КРЫМ ЦЕНТРОПЛАНОМ, ЛЕВЫЙ
WING INNER-TO-CENTRE SECTIONS
ATTACHMENT JOINT, LH		 I
10 - 1 24-1050-0-17 . Лента щелевая, правая
Protective strap, RH 		I
  24-1050-0-18 . Лента щелевая, левая
Protective strap, LH 		I
2 3172A—4-6 Кд . Винт
Screw 		6
3 3172A-4-11 Кд . Винт
Screw		 62
4 3172A-4-12 Кд . Винт
Screw 		4
5 24-1020-3-1 . Фитинг заднего лонжерона верхний, правый
Rear spar upper fitting, RH 		I
  24-1020-3-2 . Фитинг заднего лонжерона верхний, левый
Rear spar upper fitting, LH 		I
6 24-1030-16-1 . Профиль разъема I технологи­ческой панели, правый
1st non-detachable panel joint section, RH 		I
  24-1030-16-2 . Профиль разъема I технологи­ческой панели, левый 1st non-detachable panel joint section, LH I
10 - 7 3183A-4-8 Кд . Винт
Screw 		65
8 24-1060-0-23 . Лента щелевая, правая
Protective strap, RH 		I
  24-1060-0-24 . Лента щелевая, девая
Protective strap, LH 		I
9 24-1030-31-1 . Профиль разъема съемной панели центроплана, правый
Wing centre section detachab­le panel joint section, RH		 I
  24-1030-31-2 . Профиль разъема съемной панели центроплана, левый
Wing centre section detach­able panel joint section, LH		 I
10 24-1030-25-1 . Профиль разъема П технологической панели центроплана, правый
Wing centre section 2nd non- detachable panel joint sec­tion, RH		 I
  24-1030-25-2 . Профиль разъема П технологической панели центроплана, левый
Wing centre section 2nd non- detachable panel joint sec­tion, LH		 I
11 24-1010-15-1 . Фитинг переднего лонжерона верхний, правый
Front spar upper fitting, RH 		I
  24-1010-15-2 . Фитинг переднего лонжерона верхний, левый
Front spar upper fitting, LH 		I
12 24-1010-4-1 . Фитинг переднего лонжерона нижний, правый
Front spar lower fitting, RH		 I
  24-1010-4-2 . Фитинг переднего лонжерона нижний, левый
Front spar lower fitting, LH		 I
10 - 13 24-2603-1-3 . Бобышка по переднему лонжерону
Boss along front apar 		I
14 24-2603-1-5 . Бобышка по заднему лонжерону
Boss along rear spar 		I
15 24-2603-1-7 . Бобышка
Boss 		18
16 24-2110-44-14 . Болт
Bolt 		9
17 24-2I10-44-8 . Болт
Bolt		 94
18 24-1011-50-203 . Обшивка правая
Skin, RH 		I
  24-1011-50-204 . Обшивка левая
Skin, LH		 I
19 24-2I10-44-4 . Болт
Bolt 		3
20 24-2300-1-1 . Профиль разъема СЧК верхний, правый
Wing inner section upper joint section, RH		 I
  24-2300-1-2 . Профиль разъема СЧК верхний, левый
Wing inner section upper joint aection, LH		 I
21 24-2400-1-І . Профиль разъема СЧК нижний, правый
Wing inner section lower joint aection, HH		 I
  24-2400-1-І . Профиль разъема СЧК нижний, левый
Wing inner aection lower joint section, LH		 I
10 - 22 215AH-10-40 • Болт СТЫКОВОЙ
Attachment bolt		 20
23 216AH-10 . Гайка самоконтрящаяся
Self-locking nut 		20
24 226AH-10 . Шайба
Washer 		20
25 215AH-16-52 . Болт СТЫКОВОЙ
Attachment bolt		 6
26 216AH-16 . Гайка с амо контрящаяся
Self-locking nut 		6
27 226AH-16 . Шайба
Washer		 6
28 215AH-14-50 . Болт СТЫКОВОЙ
Attachment bolt		 16
29 216AH-14 . Гайка самоконтрящаяся
Self-locking nut		 16
30 226AH-14 . Шайба Washer 16
31 215AH-12-42 . Болт стыковой
Attachment bolt		 I
32 216AH-12 . Гайка самоконтрящаяся
Self-locking nut 		I
33 226AH-12 . Шайба
Washer		 I
34 302IA-6-24 Кд . Болт
Bolt		 19
35 3373A-6 Кд . Гайка
Nut 		19
36 340IA-1-6-12 . Шайба
Washer		 19
37 24-1060-0-25 . Лента щелевая, правая
Protective strap, НН 		I
10 - 37 24-1060-0-26 . Лента щелевая, девая
Protective strap, LH 		I
38 3072A-4-52 Кд . Винт
Screw 		4
39 24-1050-0-11 . Лента правая
Strap, RH
I
  24-1050-0-12 . Лента левая
Strap, LH		 I
40 24-1020-4-1 . Фитинг заднего лонжерона центроплана нижний, правый
Wing centre section rear spar lower fitting, RH 		I
  24-1020-4-2 . Фитинг заднего лонжерона центроплана нижний, левый
Wing centre section rear spar lower fitting, LH 		I
41 24-1040-1-1 . Профиль разъема центроплана нижний, правый
Wing centre section lower joint section, RH 		I
  24-1040-1-2 . Профиль разъема центроплана нижний, левый
Wing centre section lower joint section,. LH		 I
42 24-2000-41-1 . Стойка переднего лонжерона СЧК, правая
Wing inner section front spar strut, RH		 I
  24-2000-41-2 . Стойка переднего лонжерона СЧК, левая
Wing inner section front spar strut, LH		 I
10 - 43 24-1010-2-1 . Стойка переднего лонжерона центроплана,правая
Wing centre section front spar strut, RH 		I
  24-1010-2-2 . Стойка переднего лонжерона центроплана, левая
Wing centre section front spar strut, LH 		I
44 24-2000-42-1 . Стойка заднего лонжерона СЧК,правая
Wing inner section rear spar strut, HH		 I
  24-2000-42-2 . Стойка заднего лонжерона СЧК, левая
Wing inner section rear spar strut, LH		 I
45 24-1020-2 . Рама заднего лонжерона центроплана
Wing centre section rear spar beam		 I
