— Каретка закрылков на нервюре 8 крыла

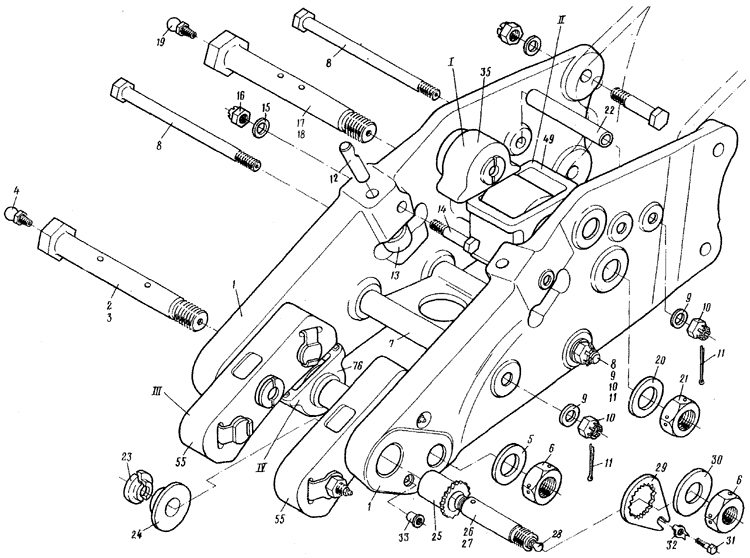

Рис.8. КАРЕТКА ЗАКРЫЛКОВ НА НЕРВЮРЕ 8 КРЫЛА. (на 3 листах. Лист I)
Fig.8. FLAP CARRIAGE ON WING RIB 8. (Sheet 1 of 3)

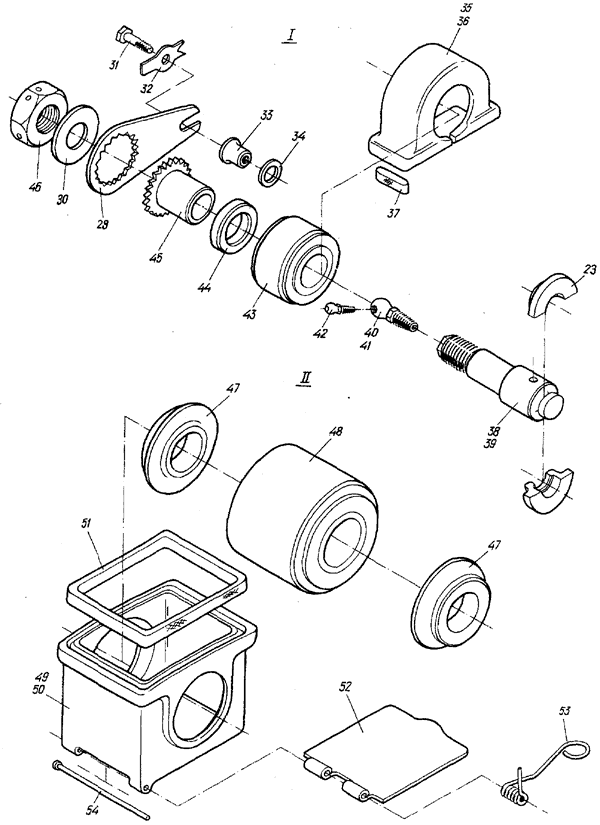

Рис.8. КАРЕТКА ЗАКРЫЛКОВ НА НЕРВЮРЕ 8 КРЫЛА. (На 3 листах. Лист 2)
Fig.S. FLAP CARRIAGE ON WBIG RIB 3. (Sheet 2 of 3)

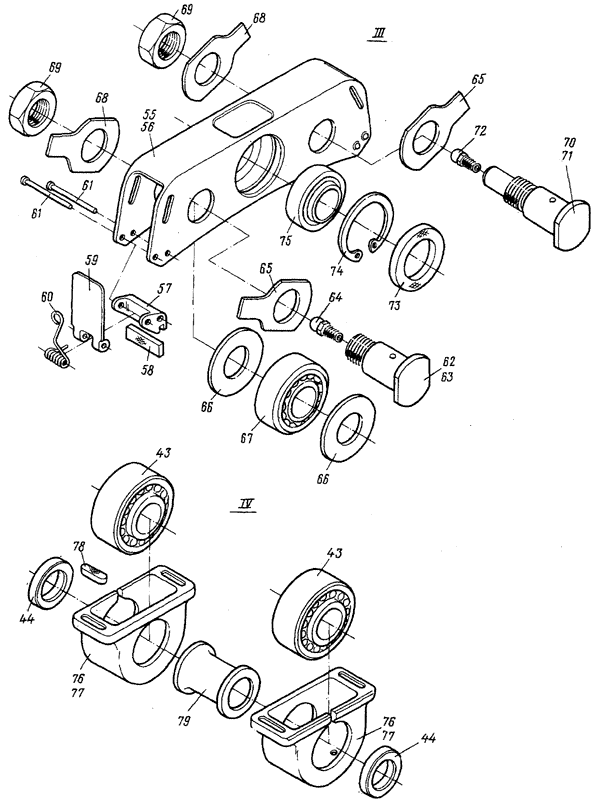

Рис.8. КАРЕТКА ЗАКРЫЛКОВ НА НЕРВЮРЕ 8 КРЫЛА. (На 3 листах. Лист 3)
Fig.8. ELAP CARRIAGE ON WING RIB 8. (Sheet 3 of 3)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-3804-90-1 КАРЕТКА. ЗАКРЫЛКОВ НА НЕРВЮРЕ 8 КРЫЛА, ПРАВАЯ (см. 3.3, рис. ряс. 5, поз.58)
FLAP CARRIAGE ОН WING RIB 8, RH (See 3.3, Fig.5, Item No.58)		 I
  24-3804-90-2 КАРЕТКА ЗАКРЫЛКОВ HA НЕРВЮРЕ 8 КРЫЛА, ЛЕВАЯ (см. 3.3, рис. 5, поз. 58)
FLAP CARRIAGE ON WING RIB 8, LH (See 3-3, Fig.5, Item No.58)		 I
8 - 1 24-3804-91-1 . Рама каретки, правая
Carriage side plate, RH		 I
  24-3804-91-2 . Рама каретки, левая
Carriage aide plate, LH		 I
2 24-3804-55 . Болт в сборе
Bolt assy		 I
3 24-3804-55-3 .. Болт
Bolt		 I
4 2503A-2 .. Масленка
Lubricator		 I
5 3402A-2-16-28 Кд . Шайба
Washer		 I
6 24-3804-94-5 . Гайка
Nut		 3
7 24-3804-52 . Распорка
Spacer		 I
8 4916A-8-138-4 . Болт
Bolt		 3
9 3402A-2-8-16 Кд . Шайба
Washer		 3
8 - 10 3327A-8 Кд . Гайка
Nut		 3
11 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 3
12 24-3804-14 . Ось
Axle		 2
13 914700Ю-1 . Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 2
14 3017A-6-38 Кд . Болт
Bolt		 2
15 340IA-I-6-I2 . Шайба
Washer		 2
16 3374A-6 Кд . Гайка
Nut		 2
17 24-3805-54 . Болт в сборе
Bolt assy 		I
18 24-3805-54-3 .. Болт
Bolt		 I
19 2503А-2 .. Масленка
Lubricator		 I
20 340IA-3-20-32 . Шайба
Washer		 I
21 24-3804-94-7 . Гайка
Nut		 I
22 24-3804-16 . Распорка
Spacer		 I
23 24-3804-21 . Шайба разрезная
Split washer		 4
24 24-3804-56 . Шайба
Washer		 2
8 - 25 24-3804-93 . Втулка
Bushing		 2
26 24-3805-58 . Ось в сборе
Axle assy 		2
27 24-3805-58-3 .. Ось
Axle		 I
28 2503A-2 .. Масленка Lubricator I
29 24-3805-105 . Скоба Shackle 4
30 3401A-1,5-16-32 . Шайба
Washer		 4
31 3I5IA-5-I2 Цд . Болт
Bolt		 4
32 3463A-5 Кд . Шайба контровочная
Locking washer		 4
33 24-3805-57 . Втулка
Bushing		 4
34 3401A-1-8-16 . Шайба
Washer		 4
35 24-3804-20-3 . Чехол в сборе
Bearing housing assy		 2
36 24-3804-10-3 .. Чехол
Bearing housing		 I
37 24-3804-18 .. Сальник
Packing gland		 2
38 24-3805-64 . Ось в сборе
Axle assy 		2
39 24-3805-64-3 .. Ось
Axle		 I
40 24-3804-77 .. Штуцер с масленкой
Pipe connection with lubricator		 I
8 - 41 24-3804-77-5 ... Штуцер
Pipe connection		 I
42 2503A-2 ... Масленка
Lubricator		 I
43 914703Ю-1 . Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 4
44 24-3804-19 . Шайба
Washer		 4
45 24-3804-97 . Втулка
Bushing		 2
46 24-3804-94-3 . Гайка But 2
47 24-3804-26 . Втулка
Bushing		 2
48 884904-Ю1 . Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
49 24-3805-56 . Чехол в сборе
Bearing housing assy		 I
50 24-3805-71 .. Корпус
Housing		 I
51 24-3805-74 .. Сальник
Packing gland		 I
52 24-3805-72 .. Крышка
Lid		 I
53 24-3804-78-1 .. Пружина Spring I
54 KC-2 Кд ГОСТ 792-41 .. Шомпол
Hinge pin		 I
8 - 55 24-3804-60-3
. Качающаяся тележка в сборе, правая
Bogie assy, RН		 I
  24-3804-60-4 . Качаицаяся тележка в сборе, левая
Bogie assy, LH 		I
56 24-3804-70 .. Корпус качающейся тележки
Bogie housing 		I
57 24-3804-88 .. Кронштейн
Bracket		 2
58 24-3804-64 .. Сальник
Packing gland		 2
59 24-3804-63 .. Створка
Door		 2
60 24-3804-78-3 .. Пружина
Spring		 2
61 3506A-3-32 .. Заклепка
Rivet		 4
62 24-3804-83 .. Ось в сборе с масленкой
Axle with lubricator, assembled		 I
63 24-3804-83-5 ... Ось
Axle		 I
64 2503A-2 ... Масленка
Lubricator		 I
65 24-3804-72 .. Шайба стопорная
Check washer		 2
66 24-3804-66 .. Шайба Washer 4
67 914703Ю-1 .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 2
68 24-3804-76 .. Шайба стопорная
Check washer		 2
8 - 69 24-3804-94-3 .. Гайка
Nut		 2
70  24-3804-85 .. Ось в сборе с масленкой
Axle with lubricator, assembled
 I
71 24-3804-85-3 ... Ось
Axle		 I
72 2503A-2 ... Масленка
Lubricator		 I
73 24-3804-68 .. Сальник
Packing gland		 I
74 24-3804-75 .. Кольцо стопорное
Check ring		 I
75 ИЮ-17Ю .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
76 24-3804-20-5 . Чехол в сборе Bearing
housing авэу		 2
77 24-3804-10-5 .. Чехол
Bearing housing		 I
78 24-3804-11 .. Сальник
Packing
gland		 I
79 24-3804-17 . Втулка
Bushing		 I
