— Съемный носок центроплана

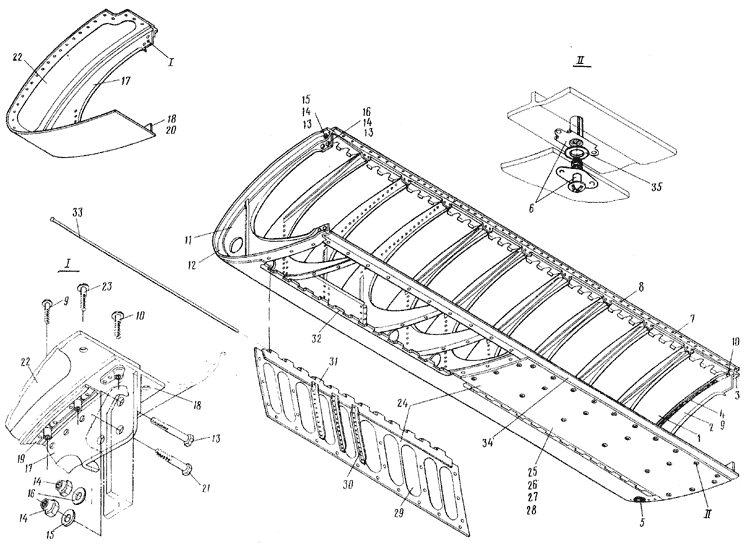

Рис. . СЪЕМНЫЙ НОСОК ЦЕНТРОПЛАНА
Fig.2. WHIG CENTRE SECTION DETACHABLE LEADING-EDGE ASSEMBLY



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-1011-50-1 СЪЕМНЫЙ НОСОК ЦЕНТРОПЛНА, ПРАВЫЙ (см. 3.2, рис„ I, поз. I)
WING CENTRE SECTION DETACHABLE LEADING-EDGE ASSEMBLY, RH (See 3-2, Pig, 1, Item No.l)		 I
  24-IQII-50-2 СЪЕМНЫЙ НОСОК ЦЕНТРОПЛНА, ЛЕВЫЙ (см. 3.2 , рис. I,
WING CENTRE SECTION DETACHABLE LEADING-EDGE ASSEMBLY, LH (See 3.2, Fig, 1, Item No,1)		 T
2 - 1 24-1011-51-1

24-1011-51-2		 . Гофр, правый
Crimp, RH
. Гофр, левый
Crimp, LH		 I

I
2 24-1011-50-181 . Носок торцевой нервюры 2a, правый
End rib 2a noae part, RH		 I А
  24-1011-50-281 . Носок торцевой нервюры 2a, правый
End rib 2a noae part, RH		 I Б
  24-1011-50-182 . Носок торцевой нервюры 2a, левый
End rib 2a noae part, LH		 I А
  24-1011-50-282 . Носок торцевой нервюры 2a, левый
End rib 2a nose part, LH		 I Б
3 24-1011-50-199 . Профиль нервюры 2a, правый
Rib 2a section, RH		 I А
  24-1011-50-299 . Профиль нервюры 2a, правый
Rib 2a section, RH		 I Б
  24-1011-50-200

24-1011-50-300		 . Профиль нервюры 2a, левый
Rib 2a section, LH
. Профиль нервюры 2a, левый
Rib 2a section, LH		 I А
4 3387A-5-40-545 Кд . Профиль с пдававднмй гайками для нервюры 2а и 4в, верхний
Section with floating nuta for rib 2a and 4в, top		 2
2 - 5 3387A-5-40-225 Кд . Профиль с плавающими гайками
для нервюры 2а и 4в, нижний
Section with floating nuts for rib 2a and 4B, bottom		 2
6 780AH-2-12 . Замок винтовой
Screw-type lock		 46 A
  780AH-3-14 . Залок винтовой
Screw-type look 		46 Б
7 24-1011-53-I . Профиль верхний, правый
Top section, RH 		I
  24-1011-53-2 . Профиль верхний, левый
Top section, LH 		I
8 24-2110-44-16 . Болт
Bolt 		100
9 24-2II0-44-8 . Болт
Bolt		 94
10 24-2110-44-9 . Болт Bolt 9
11 24-1011-50-I82 . Носок торцевой нервюры 4в, правый
End rib 4В пове part, RH 		I A
  24-1011-50-282 . Носок торцевой нервюры 4в, правый
End rib 4в nose part, RH 		I Б
  24-1011-50-181 . Носок торцевой нервюры 4в, левый
End rib 4B nose part, LH 		I A
  24-1011-50-28I . Носок торцевой нервюры 4в, левый
End rib 4в пове part, LH 		I Б
12 24-1011-50-201 , Профиль нервюры 4в, правый Rib 4в section, RH I A
  24-1011-50-301 . Профиль нервюры 4в, правый
Rib 4B section, RH 		I Б
  24-1011-50-202 . Профиль нервюры 4в, левый
Rib 4в section, LH 		I A
  2 4-I0II-50-304 . Профиль нервюры 4в, левый
Rib 4в section, LH 		I Б
2 - 13 30I7A-5-I4 Кд . Болт Bolt 14
14 3373A-5 Кд . Гайка Nut 18
15 3401A-0,5-5-10 . Шайба
Washer		 8
16 340IA-0,8-5-10 . Шайба
Washer		 10
17 24-1011-50-183 . Носок торцевой нервюры 6а, правый
End rib 6а nose part, RH 		I
  24-1011-50-184 . Носок торцевой нервюры 6а, левый
End rib 6а nose part, LH 		I
18 24-1011-50-I97 . Профиль нервюры 6а, правый Rib 6а section, RH T
  24-1011-50-198 . Профиль нервюры 6а, левый
Rib 6а section, LH 		I
19 3387A-5-40-550 Кд . Профиль с плавающими гайками для нервюры 6а, верхний
Section with floating nuts for rib 6a, top 		I
20 3387А-5-40-470 Кд - Профиль с плавающими гайками для нервюры 6а, низший
Section with floating nuts for rib 6a, bottom		 I
21 3017A-5-12 Кд . Болт
Bolt 		4
22 24-1011-50-203 . Обшивка правая
Skin, RH 		I
  24-1011-50-204 . Обшивка левая
Skin, LH		 I
23 24-2110-44-4 . Болт
Bolt		 3
2 - 24 24-1011-58-1 . Откидной люк носка центро­плана, правый
Hinged access door in wing centre section leading-edge assembly, RE		 I A
  24-1011-68-1 . Откидной лжк носка центро­плана, правый
Hinged access door in wing centre section leading-edge assembly, RB		 I Б
  24-1011-58-2 . Откидной люк носка центро­плана, левый
Hinged access door in wing centre section leading-edge assembly, LH		 I A
  24-1011-68-2 . Откидной люк носка центро­плана, левый
Hinged access door in wing centre section leading-edge assembly, LH		 I Б
25 24-1011-58-3 .. Обшивка правая
Skin, RH 		I A
  24-1011-68-3

24-1011-58-4 		.. Обшивка правая
Skin, RH
.. Обшивка левая
Skin, LH 		I

I 		Б A
  24-1011-68-4 .. Обшивка левая
Skin, LH		 I Б
26 24-1011-43-1 .. Петля на люке, правая
Hinge half on access
door, RH		 I
  24-1011-43-2 .. Петля на люке, левая
Hinge half on access
door, LH		 I
27 24-1011-44-1 .. Петля на носке, правая
Hinge half on leading-edge assembly, RH		 I
  24-1011-44-2 .. Петля на носке, левая
Hinge half on leading-edge assembly, LH		 I
2 - 28 1258C-56-3-979 .. Шомпол
Hinge pin		 I
29 24-1011-58-ёё .. Обпшвка правая
Skin, RH 		I A
  24-1011-68-5 .. Обштака правая
Skin, RH 		I Б
  24-1011-58-12 .. Обшивка левая
Skin, LH 		I A
  24-1011-68-6 .. Обшивка девая
Skin, LH 		I Б
30 24-1011-58-I9 .. Уголок правый
Angle-piece, RH 		3 A
  24-1011-68-7 .. Уголок правый
Angle-piece, RH 		3 Б
  24-1011- 58-20 .. Уголок левый
Angle-piece, LH		 3 A
  24-1011-68-8 .. Уголок левый
Angle-piece, LH 		3 Б
ЗІ 24-1011-41-1 .. Петля на люке, правая
Hinge half on access door, RH		 I
  24-1011—41-2 .. Петля на люке, левая
Hinge half on access door, LH		 I
32 24-1011-42-1 .. Петля на носке, правая
Hinge half on leading-edge assembly, RH		 I
  24-1011-42-2 .. Петля на носке, левая
Hinge half on leading-edge assembly, LH		 I
33 I258C-56-3-939 .. Шомпол
Hinge pin		 I
34 24-1011-52-1 . Профиль нижний, правый
Lower section, RH 		I A
  24-1011-72-1 . Профиль нижний, правый
Lower section, RH 		I Б
  24-1011-52-2 . Профиль нижний, левый
Lower section, LH 		I A
  24-1011-72-2 . Профиль нижишй, левый
Lower section, LH		 I Б
2 - 35 24-1011-63 . Шайба
Washer		 46
    ИЗМЕНЕНИЯ ПО СЕРИЯМ
A - с 1301 по 1910
Б - с 2001

EFFECTIVITY LEGEND
А - 1301 up to 1910
Б - 2001 and on
