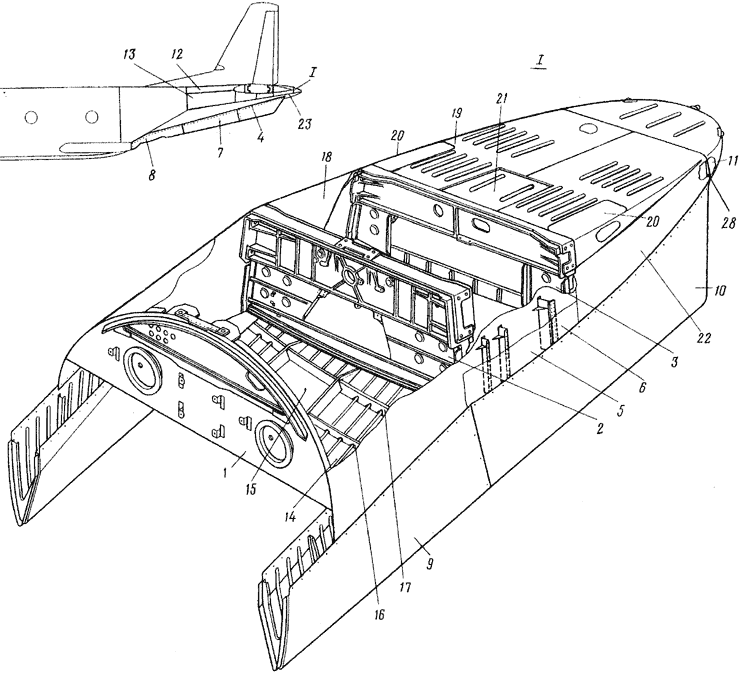

Рис.1. ХВОСТОВАЯ ЧАСТЬ ФЮЗЕЛЯЖА
Fig.l, FUSELAGE TAIL SECTION
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
|
5. ХВОСТОВАЯ ЧАСТЬ ФЮЗЕЛЯЖА
FUSELAGE TAIL SECTION |
|
|
| |
26-0410-0 |
ХВОСТОВАЯ ЧАСТЬ ФЮЗЕЛЯЖА
FUSELAGE TAIL SECTION |
I |
|
| 1 - 1 |
26-0140-0 |
. Шпангоут 40
Frame No, 40 |
I |
|
| 2 |
26-0143-0 |
. Шпангоут 43 Frame No. 43 |
I |
|
| 3 |
26-0145-0 |
. Шпангоут 45
Frame No.45 |
I |
|
| 4 |
26-0415-0-1 |
. Фаяышанель правая в сборе
False panel assy, RH . |
I |
|
| |
26-0415-0-2 |
Фальшпанель левая в сборе
False panel assy, LH |
I |
|
| 5 |
26-0415-10-1 |
.. Фальшпанель передняя, правая
Front falae panel, RH |
I
|
|
| |
26-0415-10-2 |
.. Фальшпанель передняя, левая
Front false panel, LH |
I |
|
| 6 |
26-0415-20-1 |
.. Фальшпанель задняя, правая
Rear false panel, RH |
I |
|
| |
26-0415-20-2 |
.. Фальшпанель задняя, левая
Rear false panel^ LH |
I |
|
| 7 |
26-0465-50-1 |
. Гребень правый в сборе
Ventral strake assy, RH
|
I |
|
| |
26-0465-50-2 |
. Гребень левый в сборе
Ventral strake assy, LH |
I |
|
| |
26-0465-10-1 |
.. Панель гребня передняя, правая
Ventral strake front panel, EH |
I |
|
| 8 |
26-0465-10-2 |
.. Панель гребня передняя, левая
Ventral strake front panel, LH |
I |
|
| 9 |
26-0465-20-1 |
.. Панель гребня средняя, правая
Ventral atrake middle panel, HH |
I |
|
| 1 - 9 |
26-0465-20-2 |
.. Панель гребня средняя, левая
Ventral strake middle panel, LH |
I |
|
| 10 |
26-0465-30-1 |
.. Панель гребня задняя, правая
Ventral strake rear panel, RH |
I |
|
| |
26-0465-30-2 |
.. Панель гребня задняя, левая
Ventral strake rear panel, LH |
I |
|
| 11 |
26-0424-0 |
. Законцовка
Tail cone |
I |
|
| 12 |
26-0411-0 |
. Панель задняя верхняя
Rear top panel |
I |
|
| 13 |
26-0412-0-1 |
. Панель боковая задняя, правая
Rear side panel, RH |
I |
|
| |
26-0412-0-2 |
. Панель боковая задняя, левая
Rear side panel, LH |
I |
|
| 14 |
26-0413-0 |
. Панель нижняя задняя
Rear bottom panel
|
I |
|
| |
26-0413-50 |
.. Крышка люка
Access door cover |
I |
|
| 16 |
26-0141-0 |
. Шпангоут 41
Frame No. 41 |
I |
|
| 17 |
26-0142-0 |
. Шпангоут 42
Frame Ho. 42 |
I |
|
| 18 |
26-0414-0 |
. Панель стабилизатора
Stabilizer panel |
I |
|
| 19 |
26-0421-0 |
. Панель хвостовая верхняя
aid part top panel |
I |
|
| 20 |
26-042I-45-I |
.. Крышка, правая
Cover, RH |
I |
|
| |
26-0421-45-2 |
.. Крышка, левая
Cover, LH |
I |
|
| 1 - 21 |
26-0421-50 |
.. Крышка люка
Access door cover |
I |
|
| 22 |
26-0422-0-1 |
. Панель боковая хвостовая,
правая
End part side panel, RH |
I |
|
| |
26-0422-0-2 |
. Панель боковая хвостовая, левая
End part aide panel, LH |
I |
|
| 23 |
26-0423-0 |
. Панель хвостовая нижняя
End part bottom panel |
I |
|
| -24 |
26-0144-0 |
. Шпангоут 44
Frame No. 44 |
I |
|
| -25 |
24-0146-0 |
. Шпангоут 46
Frame No. 46 |
I |
|
| -26 |
26-0147-0 |
. Шпангоут 47
Frame No. 47 |
I |
|
| -27 |
24-0148-0 |
. Шпангоут 48
Frame No. 48 |
I |
|
| 28 |
24-0149-0 |
. Шпангоут 49
Frame No. 49 |
I |
|
