4. Привод рампы
— Привод рампы

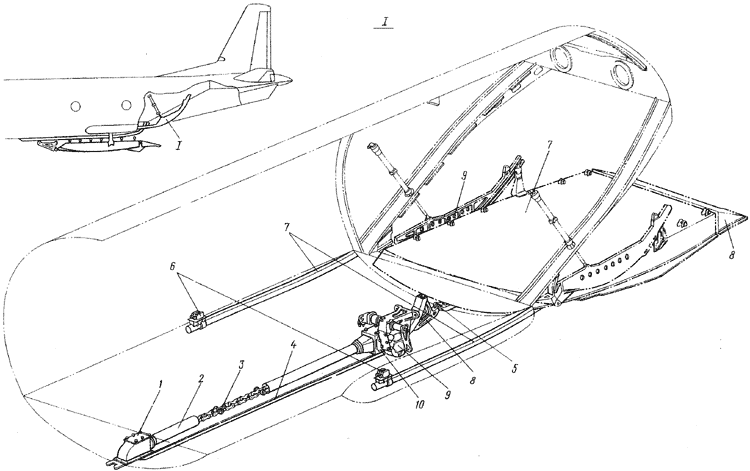

Рис. 1. ПРИВОД РАМПЫ
Fig. 1. RAMP DRIVE



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
    4. ПРИВОД РАМПЫ
RAMP DRIVE
  26-0461-0 ПРИВОД РАМПЫ
RAMP DRIVE
1 - 1 26-0461-200 . Ведомая звездочка привода рампы (см. 2.4, рис.2)
Ramp drive driven sprocket (See 2.4, Pig.2)		 I
2 26-0461-150 . Установка защитного кожуха (см. 2.4, рис.3)
Protective shroud installa­tion (See 2.4, Pig.3)		 I
3 26-0461-350 . Цепь тяговая (см. 2.4, рис.4)
Hauling chain (See 2.4, Pig.4)		 I
4 26-0461-60 . Установка переднего рельса (см. 2.4, рис.5)
Front rail attachment ele­ments (See 2.4, Pig.5)		 I
5 26-0461-710 . Механизм выключателя закрытого положения рампы (см. 2.4 рис.5)
Ramp closed position switch mechanism (See 2.4, Pig.5)		 I
6 26-0461-110-1 . Механизм сигнализации выпу­щенного положения рампы, правый (см. 2.4, рис.6)
Warning mechanism of ramp lowered position, RH (See 2.4, Pig.6)		 I
1 - 6 26-0461-110-2 . Механизм сигнализации выпущенного положения рампы, ле­вый (см. 2.4, рис.6)
Warning mechanism of ramp lowered position, LH (See 2.4, Pig.6)		 I
7 26-0461-101-1 . Рельс задний, правый
Rear rail, RH		 I
  26-0461-101-2 . Рельс задний, левый
Rear rail, LH		 I
8 26-0461-400 . Кронштейн навески рампы (см. 2.4, рис.7)
Ramp attachment bracket (See 2.4, И-g.7)		 I
9 26-0461-510 . Редуктор привода рампы (см. 2.4, рис.8)
Ramp drive reduction gear (See 2.4, Pig.8)		 I
10 26-0461-250 . Ведущая звездочка привода рампы (см. 2.4, рис.9)
Ramp drive driving sprocket (See 2.4. Fi*.9)		 I
