— Замок подвижного рельса

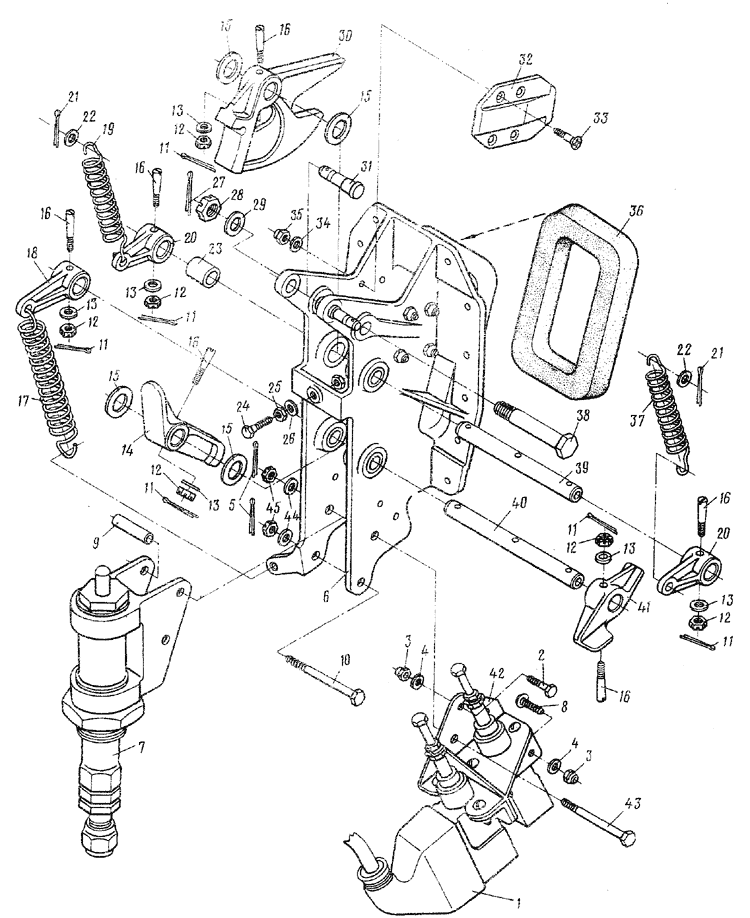

Рис 4. ЗАМОК ПОДВИЖНОГО РЕЛЬСА
Pig.4. MOVABLE RAIL LOCK



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-0461-760-1 ЗАМОК ПОДВИЖНОГО РЕЛЬСА, ПРАВЫЙ (см. 2.3, рис.1, поз.9)
MOVABLE RAIL LOCK, RH (See 2.3, Fig.1, Item Ho.9)		 I
  26-0461-760-2 ЗАМОК ПОДВИЖНОГО РЕЛЬСА, ЛЕВЫЙ (см. 2.3, рис.1, поз.9)
MOVABLE RAIL LOCK, LH (See 2.3, Fig.l, Item So.9)		 I
4 - 1 ДП-702 . Концевой выключатель
Limit switch		 2
2 3001A-4-14 Кд . Болт
Bolt		 8
3 3373A-4 Кд . Гайка
Hut		 8
4 3401A-08-4-8 Кд . Шайба
Washer 		8
5 1,5x15-002
ГОСТ 397-66 		. Шплинт
Cotter pin		 4
6 26-0461-780-1 . Корпус правый
Body, RH		 I
  26-0461-780-2 . Корпус левый
Body, LH		 I
7 26-5607-70 . Гидроцилиндр
Hydraulic cylinder		 I
8 3166A-4-12 Кд . Винт
Screw		 8
9 2408А57-6-28 . Втулка
Bushing		 2
ID 4916A-6-52-3 Кд . Болт
Bolt		 4
II 1x12-002
ГОСТ 397-66 		. Шплинт
Cotter pin		 12
4 - 12 334IA-4 КД . Гайка
Nut		 12
13 1249C50-4-18 Кд . Шайба
Washer		 8
14 26-0461-767 . Защелка
Latch		 2
15 3402A-1,5-12-20 Кд . Шайба
Washer		 8
16 3033A-5-22-3 Кд . Болт конический
Taper bolt		 12
17 1921А-2,5-16-5511 . Пружина
Spring		 2
18 26-0461-766 . Качалка
Bellcrank		 2
19 I9I9A-1,2-12-34-11
лев.		 . Пружина
Spring		 2
20 26-0461-765 . Качалка
Bellcrank		 4
21 1,5x15-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 4
22 3402A-1,5-8-14 Кд . Шайба
Washer		 4
23 26-0461-772 . Втулка
Bushing		 8
24 3151A-5-20 Кд . Винт
Screw		 2
25 3310A-5 Кд . Гайка
Nut		 4
26 5Н65 02 9
ГОСТ 6402-70		 . Шайба
Washer		 4
27 2,5x32-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 2
4-28 3336A-12 Кд . Гайка
Hut		 2
29 3402A-1,5-12-20 Кд . Шайба
Washer		 2
30 26-0461-762 . Крюк
Hook		 2
ЗІ 26-0461-769 . Штырь
Peg		 4
32 26-0461-770 . Направляющая
Guide		 4
33 3072A-4-I4 Кд . Болт
Bolt		 16
34 3401A-0,8-4-8 Кд . Шайба
Waaher		 16
35 3373А-4 Кд . Гайка
Nut		 16
36 26-0461-764 . Уплотнитель
Sealing		 2
37 19I9A-1,2-12-34-11 . Пружина
Spring		 2
38 3024А-12-64-4,5 Кд . Болт
Bolt		 2
39 26-0461-763 . Ось
Axle		 2
40 26-0461-777 . Ось
Axle		 2
41 26-046I-776-1 . Качалка правая
Belierank, RH		 I
  26-0461-776-2 . Качалка левая
Bellcrank, LH		 I
42 26-0461-775-1 . Кронштейн правый
Bracket, RH		 I
4 - 42 26-0461-775-2 . Кронштейн левый
Bracket, LH 		I
43 4916A-6-54-3 Кд . Болт
Bolt		 2
44 3402A-05-6-12 Кд . Шайба
Washer 		4
45 3336A-6 Кд . Гайка
Hut 		4
