— Механизм управления аварийный люком

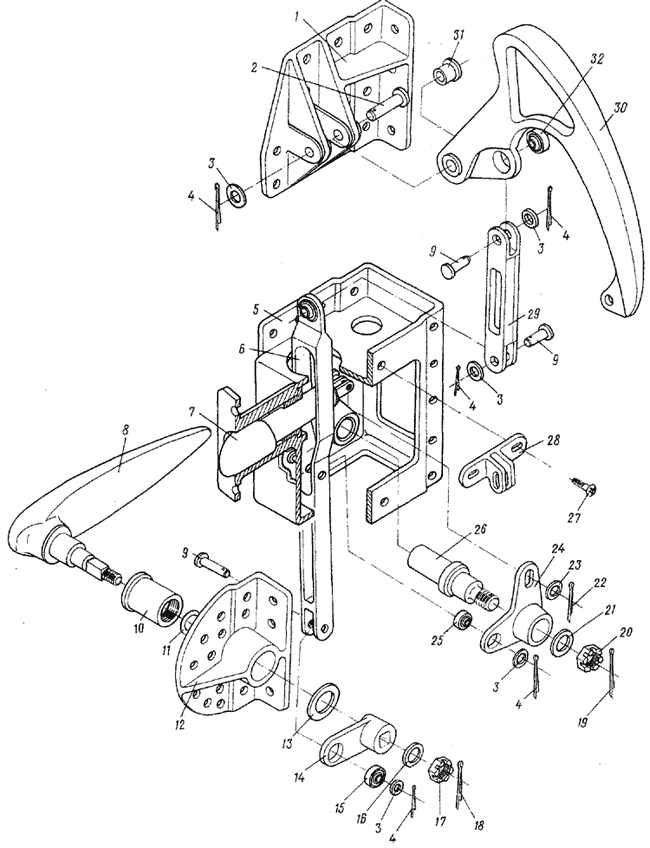

Рис.7. МЕХАНИЗМ УПРАВЛЕНИЯ АВАРИЙНЫМ ЛЮКОМ
Pig.7. SIDE EMERGENCY HATCH CONTROL MECHANISM



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-0355-300 МЕХАНИЗМ УПРАВЛЕНИЯ АВАРИЙНЫМ ЛЕКОМ (си. 2.2, рис.6, поз.11)
SIDE EMERGENCY HATCH CONTROL MECHANISM (See 2.2, Pig.6, Item No.11)		 I
7 - 1 24-0355-321-1 . Кронштейн правый
Bracket, RH		 I
  24-0355-321-2 . Кронштейн левый
Bracket, LH		 I
2 1340051-6-32-28,5 Кд . Валик
Pin		 I
3 3402A-1-6-12 Кд . Шайба
Washer		 5
4 2x12-002 ГОСТ 397-66 . Шплинт
Cotter pin		 5
5 24-0355-310-5 . Корпус замка правый
Lock body, RH 		I
  24-0355-310-6 . Корпус замка левый
Lock body, LH		 I
6 24-0355-360-1 . Тяга нижняя правая
Lower control rod, RH		 I
  24-0355-360-2 . Тяга нижняя левая
Lower control rod, LH		 I
7 24-0355-303 . Штырь
Peg		 I
8 24-0360-282 . Ручка
Handle		 I
9 1340051-6-20-16,5 Кд . Валик
Pin		 4
10 24-0360-285 . Втулка
Busbinc		 I
7 - 11 24-0370-94 . Кольцо уплотнителъное
Packing ring		 2
12 24-0355-340-7 . Корпус
Body		 I
13 3402A-I,5-14-25 Кд . Шайба
Washer		 I
14 24-0355-350-5 . Качалка правая
Bellorank, RH		 I
  24-0355-350-6 . Качалка левая
Bellcrank, LH		 I
15 ШС-6 . Подшипник (поставляется по ГО 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I i
16 3402A-2-9-16 Кд . Шайб
Washer		 I
17 334IA-8 Кд . Гайка
Nut		 I
18 2,5x30-002 ГОСТ 397-66 . Шплинт
Cotter pin		 I
19 2x30-002 ГОСТ 397-66 . Шплинт
Cotter pin		 I
20 3336А-8 Кд . Гайка Nut I
21 3402A-I,5-8-18 Кд . Шайба
Washer		 2
22 1,5x10-002 ГОСТ 397-66 . Шплинт
Cotter pin		 I
23 3402А-0,8-5-10 Кд . Шайба
Washer		 I
7-24 24-0355-370-5 Качалка правая
Bellcrank, RH		 I
  24-0355-370-6 Качалка левая Bellcrank, LH I
25 ШС-6 Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
26 24-0355-305 Валик
Pin		 I
27 3172A-4-I6 Кд Винт
Screw		 2
28 24-0355-304 Серьга
Shackle		 I
29 24-0355-301 Тяга верхняя
Control rod, upper		 I
30 24-0355-386-5 Ручка внутренняя правая
Inner handle, RH 		I
  24-0355-386-6 Ручка внутренняя левая
Inner handle, LH		 I
32 24I3A-6-S-5 Втулка Bushing 2
32 ШС-6 Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
