— Шпангоут 4

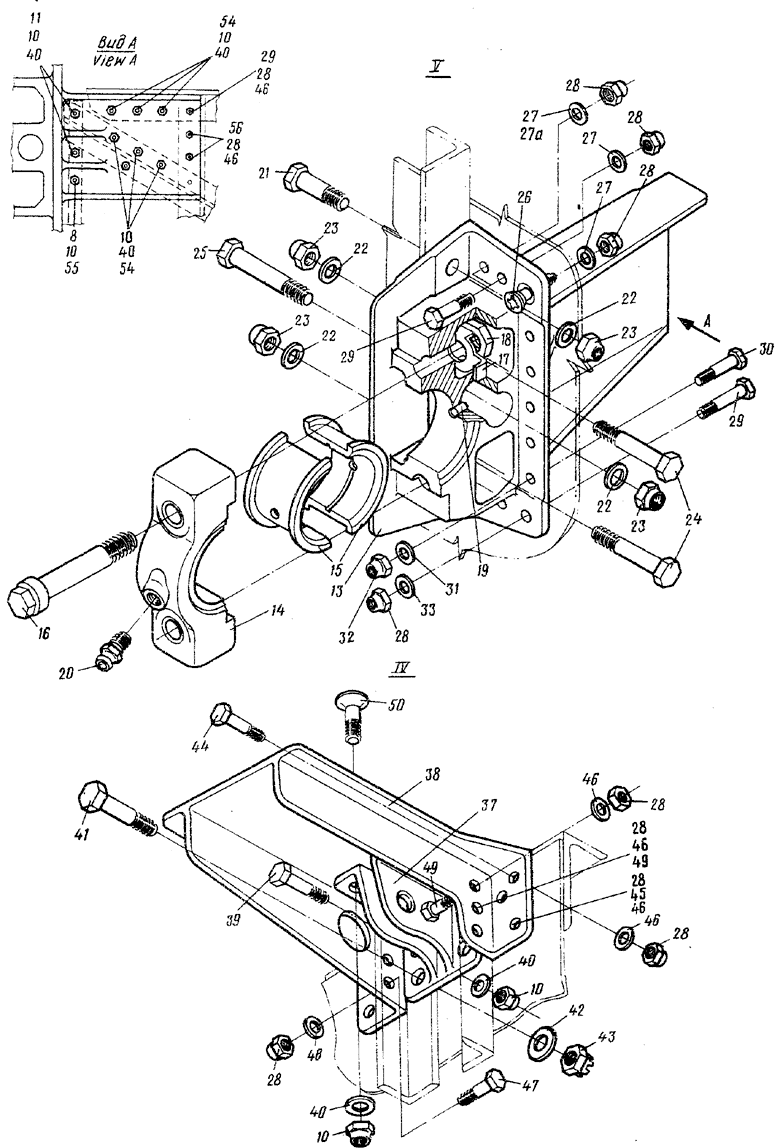

Рис.?» ШПАНГОУТ *. (На 2 листах. Лист I)
?ig.7. КОМЕ Но.4. (Sheet I of 2)

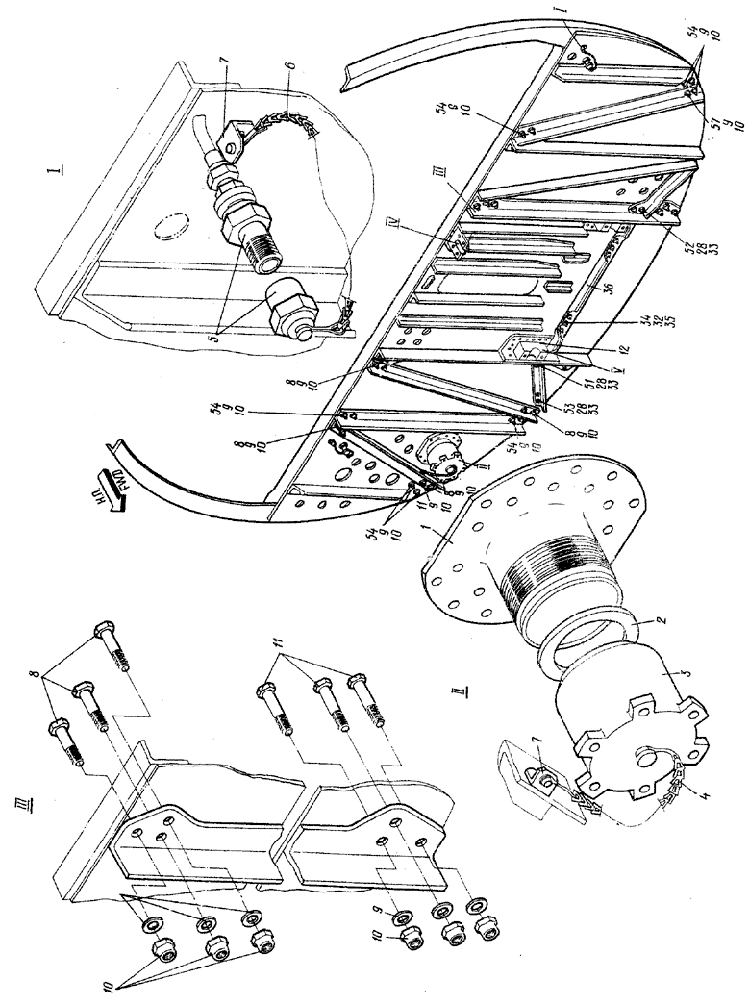

Рис.7. ШПАНГОУТ 4. (На 2 листах. Лист 2)
Pig,7. FRAME Но.4, (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567		 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-0104-0 ШПАНГОУТ 4 (см. 2.1, рис.1, поз .8)
FRAME Но. 4 (See 2.1, Pig.l, Item Ко. 8)
7-1 24-0104-25 . Штуцер
Pipe connection		 I
2 2357A . Прокладка
Gasket		 I
3 2356A . заглушка Plug I
4 1803C50-162 . Цепочка
Chain		 I
5 24-0104-9 . Заборник Intake 2
6 1803C50-50 .. Цепочка Chain I
7 5203A-1-12 . Кронитейн
Bracket		 7
8 5009A-8-24 . Болт Bolt 18
9 3402A-1,5-8-14 Кд . Шайба
Washer		 39
10 3374A-8 КД . Гайка Hut 65
11 5009A-8-28 . Болт Bolt II
12 24-0104-20-1 . Узел крепления передней стойки шасси, правый
Hose L.G shock strut . attachment unit, RH		 I
7-12 24-0104-20-2 . Узел креаления передней стойки шасси, левый
Nose L.G. shock strut attachment unit, LH		 I
1З 24-0104-31-1 .. Кронштейн правый
Bracket, RH		 I
  24-0104-31-2 .. Кронштейн левый
Bracket, LH		 I
14 24-0104-2 .. Крышка
Cover		 I
15 24-0104-13 .. Втулка
Bushing		 I
16 24-0104-29 .. Болт
Bolt		 2
17 24-0104-39 .. Шайба Washer 2
18 24-0104-47 .. Гайка
Nut		 2
19 3480А-5Пр22ах10 .. штифт
Peg		 I
20 2503A-2 .. Масленка
Lubricator		 I
21 5004A-10-34 . Болт Bolt 4
22 3402A-2-10-20 Кд . Шайба
Washer		 10
23 3373A-10 КД . Гайка
Nut		 10
24 5004A-10-46 . Болт
Bolt		 4
25 5004А-10-56 . Болт
Bolt		 2
7-26 50201-6-20 . Болт
Bolt		 2
27 3401A-2-6-12 . Шайба
Washer		 5
27a 3401A-1-6-I2 . Шайба (левый борт)
Washer (port side)		 I
28 3374A-6 Кд . Гайка
Nut		 38
29 5009A-6-20 . Болт
Bolt		 12
30 5004A-5-I6 . Болт
Bolt		 10
31 3401A-1,5-5-10 . Шайба
Washer		 10
32 3373A-5 КД . Гайка
Hut		 16
33 3401A-1-6-12 . Шайба
Washer		 14
34 5004A-5-14 . Болт
Bolt		 6
35 3401A-0,8-5-10 . Шайба
Washer		 6
36 26-0104-0-87 . Профиль
Section		 I
37 24-0104-38 . Кронштейн
Bracket		 I
38 24-0104-36 . Балочка Beam I
39 4916A-8-34 . Болт Bolt 2
40 3402A-I,5-8-16 КД . Шайба
Washer 		24
7-41 3021A-12-42 . Болт Bolt 2
42 3402A-2-12-22 КД . Шайба
Washer		 2
43 3350A-12 КД . Гайка
Nut		 2
44 4916A-6-26 . Болт
Bolt		 4
45 4916A-6-22 . Болт
Bolt		 2
46 3402A-1-6-12 Кд . Шайба
Washer		 16
47 3024A-6-18 КД . Болт
Bolt		 2
48 3402A-2-6-12 КД . Шайба
Washer		 2
49 49I6A-6-18 . БОЛТ
Bolt		 4
50 263АН-8-24 . Болт
Bolt		 4
51 5009А-6-24 . Болт
Bolt		 2
52 5009А-6-26 . Болт
Bolt		 2
53 5009A-6-18 . Болт
Bolt		 4
54 5009А-8-22 . Болт
Bolt		 25
55 3402A-2-8-16 КД . Шайба
Washer		 2
7-56 5009A-6-16 . Болт
Bolt		 4
57 5009A-6-26 . Болт
Bolt		 I
