АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Фильтр воздушный

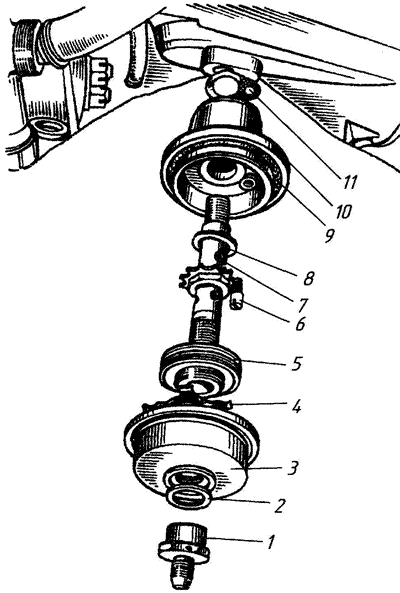

ФИЛЬТР ВОЗДУШНЫЙ
Рис. 15
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 15 |
ФИЛЬТР ВОЗДУШНЫЙ |
| 1 |
Штуцер |
24-510-027 |
1 |
|
| 2 |
Кольцо уплотнителъное |
0-5-5019 |
1 |
|
| 3 |
Крышка фильтра |
24-510-054 |
1 |
|
| 4 |
Пружина |
24-510-007 |
1 |
|
| 5 |
Фильтр |
24-510-916 |
1 |
|
| 6 |
Винт стопорный |
24-510-021 |
1 |
|
| 7 |
Болт |
24-510-055 |
1 |
|
| 8 |
Шайба |
24-510-010 |
1 |
|
| 9 |
Прокладка |
24-510-011 |
1 |
|
| 10 |
Корпус фильтра |
24-510-803 |
1 |
|
| 11 |
Прокладка |
24-510-022 |
1 |
|
