АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Регулировочный узел суфлирования лабиринтов корпуса камеры cгорания

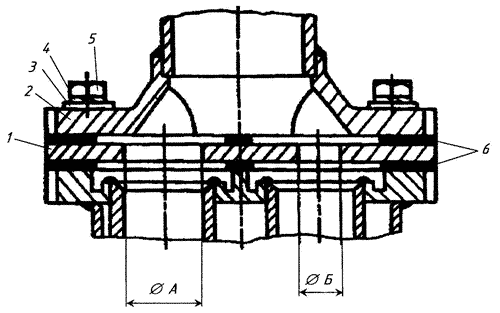

РЕГУЛИРОВОЧНЫЙ УЗЕЛ СУФЛИРОВАНИЯ
ЛАБИРИНТОВ КОРПУСА КАМЕРЫ СГОРАНИЯ
Рис. 41
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 41 |
РЕГУЛИРОВОЧНЫЙ УЗЕЛ СУФЛИРОВАНИЯ ЛАБИРИНТОВ
КОРПУСА КАМЕРЫ СГОРАНИЯ |
| 1 |
Регулировочная прокладка |
0201007449-02... 07 |
6 |
Комплект |
| 2 |
Суфлирующий патрубок |
24-507-851 |
1 |
|
| 3 |
Шайба |
1-6-10 Хим. пас.
ОСТІ 34508-80 |
4 |
|
| 4 |
Шайба |
6Кд
ОСТІ 11532-74 |
4 |
|
| 5 |
Болт |
6-18-Кд
ОСТІ 31241-86 |
4 |
|
| 6 |
Паронитовые прокладки |
24-03-121 |
2 |
|
