АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Электромагнитный клапан проверки срабатывания датчика флюгирования по отрицательной тяге
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОВЕРКИ СРАБАТЫВАНИЯ
ДАТЧИКА ФЛЮГИРОВАНИЯ ПО ОТРИЦАТЕЛЬНОЙ ТЯГЕ

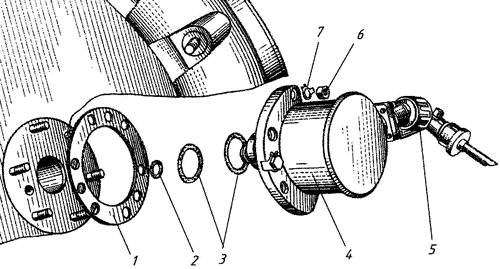

Рис. 22
№
рисунка
позиции
|
Наименование |
Обозначение |
Кол
тво |
Применяемость |
| Рис. 22 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОВЕРКИ СРАБАТЫВАНИЯ
ДАТЧИКА ФЛЮГИРОВАНИЯ ПО ОТРИЦАТЕЛЬНОЙ ТЯГЕ |
| 1 |
Прокладка |
24-09-068 |
1 |
|
| 2 |
Кольцо уплотнительное |
007-010-19-2-043А
ОСТІ 00980-80 |
1 |
|
| 3 |
Кольцо уплотнительное |
018-022-25-2-043А
ОСТІ 00980-80 |
2 |
|
| 4 |
Клапан электромагнитный |
24-09-968 |
1 |
|
| 5 |
Разъем штепсельный |
ШР12У1ЭШ2 |
1 |
|
| 6 |
Гайка 5x0,8-4 |
0-1-0025 |
6 |
|
| 7 |
Шайба контровочная |
0-4-0045 |
6 |
|
