АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Детали клапана перепуска воздуха (к замене манжеты КПВ)

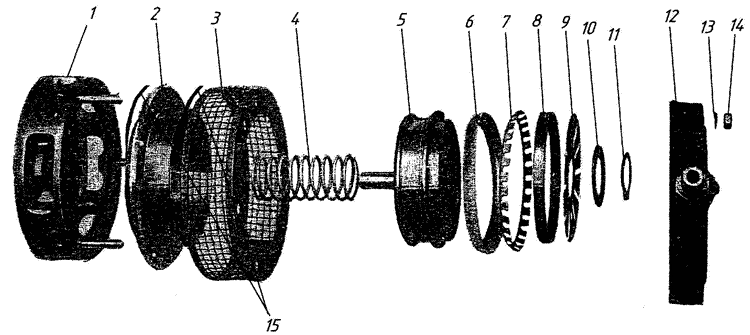

ДЕТАЛИ КЛАПАНА ПЕРЕПУСКА ВОЗДУХА
(К ЗАМЕНЕ МАНЖЕТЫ КПВ)
Рис. 16а
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 16а |
ДЕТАЛИ КЛАПАНА ПЕРЕПУСКА ВОЗДУХА (К ЗАМЕНЕ МАНЖЕТЫ КІІВ) |
| 1 |
Корпус |
24-501-883 |
1 |
|
| 2 |
Гильза |
24-501-197 |
1 |
|
| 3 |
Защитная сетка |
24-501-886 |
1 |
|
| 4 |
Пружина |
24-501-111 |
1 |
|
| 5 |
Поршень |
24-501-822 |
1 |
|
| 6 |
Манжета |
24-501-141 |
1 |
|
| 7 |
Распорная пружина |
24-501-171 |
1 |
|
| 8 |
Стопорное кольцо |
24-501-142 |
1 |
|
| 9 |
Пружина |
24-501-143 |
1 |
|
| 10 |
Шайба |
24-501144 |
1 |
|
| 11 |
Пружинное кольцо (стопорное) |
0-4-0134 |
1 |
|
| 12 |
Крышка |
24-501-884 |
1 |
|
| 13 |
Шайба контровочная |
0-4-0050 |
3 |
|
| 14 |
Гайка |
6Кд
ОСТІ 33207-89 |
3 |
|
| 15 |
Паронитовая прокладка |
24-501-168 |
2 |
|
